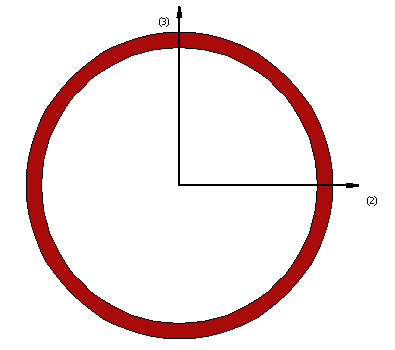

Κυκλική κοίλη διατομή - chs

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση κυκλικών κοίλων μελών στις μεταλλικές κατασκευές.

Υλικά και Διαστάσεις

Μόνο ένα υλικό (χάλυβας) πρέπει να οριστεί.

Οι απαιτούμενες διαστάσεις είναι:

• Διάμετρος Διατομής. Η προεπιλεγμένη τιμή είναι 0.2m
• Πάχος Διατομής. Η προεπιλεγμένη τιμή είναι 0.01m

Σημείωση: Οι χρήστες μπορούν να χρησιμοποιήσουν αυτήν διατομή για την προσομοίωση της ενίσχυσης ενός κυκλικού μέλους ΟΣ με διαμήκη προσανατολισμό χάλυβα. Προκειμένου να το κάνετε αυτό, δημιουργείστε πρώτα ένα μοντέλο υλικού με τις ιδιότητες του ενισχυμένου υλικού και μετά χρησιμοποιείστε στοιχείο διατομής - chs με εσωτερική διάμετρο που ισούται με αυτό της αρχικής διατομής του στοιχείου, πάχος που αντιστοιχεί στο πάχος του ενισχυμένου στρώματος, και συνδέστε αυτό το ενισχυμένο στοιχείο στους ίδιους κόμβους με τους οποίους συνδέεται το υφιστάμενο στοιχείο.
