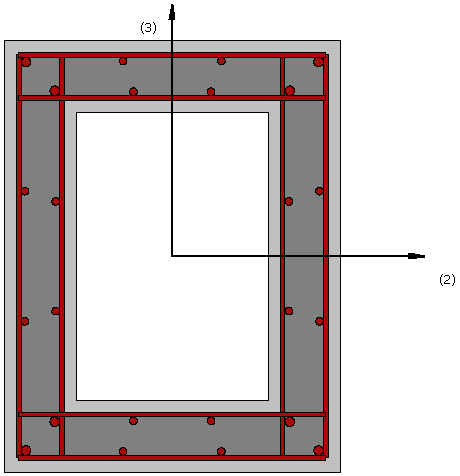

Ορθογωνική κοίλη διατομή οπλισμένου σκυροδέματος - rcrhs

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά  στην προσομοίωση κοίλων ορθογωνικών διατομών σε γέφυρες οπλισμένου σκυροδέματος.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Εξωτερικό ύψος διατομής. Η προεπιλεγμένη τιμή είναι 0.9 m
• Εσωτερικό ύψος διατομής. Η προεπιλεγμένη τιμή είναι 0.6 m
• Εξωτερικό πλάτος διατομής. Η προεπιλεγμένη τιμή είναι 0.7 m
• Εσωτερικό πλάτος διατομής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα από το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετηθούν εντός της περισφιγμένης περιοχής του σκυροδέματος.
