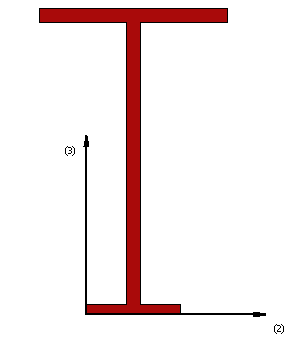

Συμμετρική I - ή T-διατομή - sits

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ Ι ή Τ.

Υλικά και Διαστάσεις

Μόνο ένα υλικό (χάλυβας) πρέπει να οριστεί.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.1m
• Πάχος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.01m
• Πλάτος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.2m
• Πάχος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.015m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.3m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.015m

Σημειώσεις

1. Μια διατομή Τ μπορεί να εκτιμηθεί ορίζοντας ίδιες τιμές στο πάχος του κάτων πελματος και στο πάχος του κορμού.
2. Οι χρήστες μπορούν να χρησιμοποιήσουν μια διατομή-I για την προσομοίωση της ενίσχυσης ενός ορθογωνικού μέλους ΟΣ με διαμήκη προσανατολισμό χάλυβα ή φύλλα ΙΟΠ εφαρμοζόμενα στις δύο απέναντι πλευρές της διατομής. Προκειμένου να το κάνετε αυτό, δημιουργείστε πρώτα ένα μοντέλο υλικού με τις ιδιότητες του ενισχυμένου υλικού και μετά χρησιμοποιείστε στοιχείο διατομής - Ι με ύψος κορμού που ισούται με αυτό που ισούται με αυτό της διατομής του αρχικού στοιχείου, ένα πάχος κορμού περίπου ίσο με μηδέν, διαστάσεις πλάτους/πάχους πέλματος αντίστοιχες με τις διαστάσεις πλάτους/πάχους του στρώματος ενίσχυσης, και συνδέστε αυτό το ενισχυμένο στοιχείο στους ίδιους κόμβους με τους οποίους συνδέεται το υφιστάμενο στοιχείο. Προφανώς για εκείνες τις περιπτώσεις που οι ίνες τοποθετούνται μόνο στη μία πλευρά (π.χ. ενίσχυση δοκών) μπορεί να χρησιμοποιηθεί διατομή σχήματος Ι.
