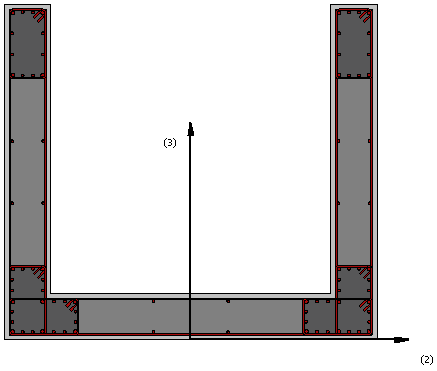

Διατομή τοιχίου οπλισμένου σκυροδέματος μορφής U - rcuws

Αυτή είναι μια διατομή που μπορεί να χρησιμοποιηθεί για την προσομοίωση μεμονωμένων σχήματος U τοιχίων οπλισμένου σκυροδέματος που υπόκεινται σε ορθογωνική σεισμική φόρτιση. Αν το τοιχίο βρίσκεται μέσα ένα κτίριο, τότε κατάλληλοι σύνδεσμοι πρέπει να χρησιμοποιηθούν προκειμένου να προσομοιωθεί επαρκώς η κίνηση του άκαμπτου τοίχου και η επιρροή του στα συνδεδεμένα δομικά μέλη. Για μη ορθογωνική (δηλ. διαγώνια) φόρτιση, η χρήση αυτής της διατομής πρέπει να αποφεύγεται. Σε αυτές τις περιπτώσεις συνίσταται η χρήση κατάλληλα συνδεδεμένων ορθογωνικών διατομών τοιχίου (rcrws, rcrs). Συνίσταται στους  χρήστες να διαβάσουν το έργο των Beyer et al. [2008] για περισσότερες οδηγίες πάνω στο θέμα.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

  • Πλάτος πίσω πλευράς. Η προεπιλεγμένη τιμή είναι 2 m
  • Πλάτος πλευράς 1. Η προεπιλεγμένη τιμή είναι 1.8 m
  • Πλάτος πλευράς 2. Η προεπιλεγμένη τιμή είναι 1.8 m
  • Πάχος πίσω πλευράς. Η προεπιλεγμένη τιμή είναι 0.25 m
  • Πάχος πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.25 m
  • Πάχος πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.25 m
  • Πλάτος περισφιγμένων άκρων πίσω πλευράς. Η προεπιλεγμένη τιμή είναι 0.4 m
  • Πλάτος περισφιγμένων άκρων πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.4 m
  • Πλάτος περισφιγμένων άκρων πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.4 m
  • Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

  1. Με επεξεργασία των διατάξεων οπλισμού
  2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου στα ορθογωνικά περισφιγμένα άκρα της διατομής.

Σημαντικό: Η απόσταση ράβδων d3 μετράται από την κάτω παρειά της διατομής.

Σημειώσεις

  1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης Ο/Σ.
  2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής του σκυροδέματος.
