Κιβωτιοειδής διατομή οπλισμένου σκυροδέματος - rcbgs

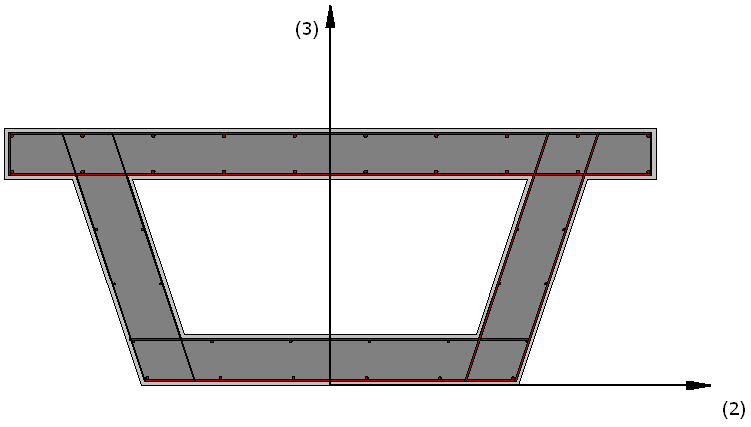

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά στην προσομοίωση κοίλων - κιβωτιοειδών διατομών οπλισμένου σκυροδέματος.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Ύψος κάτω από τα πέλματα. Η προεπιλεγμένη τιμή είναι 1.2 m
• Πλάτος κορυφής. Η προεπιλεγμένη τιμή είναι 3 m
• Πλάτος βάσης. Η προεπιλεγμένη τιμή είναι 2.2 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.35 m
• Πάχος κορυφής. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος βάσης. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.4 m
• Ύψος πέλματος. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 μετράται από την κάτω παρειά της διατομής.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
