Διατομή τοιχίου τύπου Ζ οπλισμένου σκυροδέματος - rczws

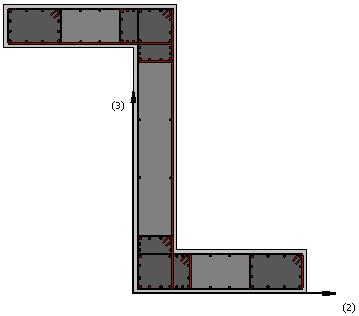

Αυτή είναι μια διατομή που μπορεί να χρησιμοποιηθεί για την προσομοίωση μεμονωμένου τοιχίου οπλισμένου σκυροδέματος σχήματος Ζ.

Υλικά και Διαστάσεις

Τέσσερα διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 2 m
• Πλάτος πλευράς 1. Η προεπιλεγμένη τιμή είναι 1.2 m
• Πλάτος πλευράς 2. Η προεπιλεγμένη τιμή είναι 1.2 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πλάτος περισφιγμένων άκρων κορμού. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πλάτος περισφιγμένων άκρων πλευρά 1. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πλάτος περισφιγμένων άκρων πλευρά 2. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου στα ορθογωνικά περισφιγμένα άκρα της διατομής.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
