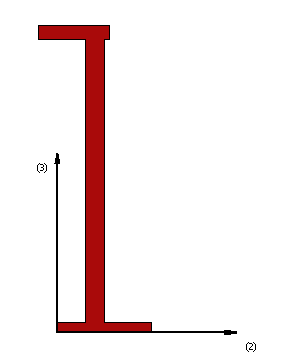

Ασύμμετρη διατομή γενικής μορφής - agss

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση ασύμμετρων σχημάτων χαλύβδινων προφίλ.

Υλικά και Διαστάσεις

Μόνο ένα υλικό (χάλυβας) πρέπει να οριστεί.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.1 m
• Πάχος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.01 m
• Πλάτος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.075 m
• Πάχος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.015 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Εκκεντρότητα κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.03 m
• Εκκεντρότητα άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.05 m

Σημείωση: Μια διατομή σχήματος C μπορεί να εκτιμηθεί ορίζοντας μηδενικού-μήκους κάτω και άνω πέλματος εκκεντρότητες. Μια διατομή σχήματος L, από την άλλη, μπορεί να εκτιμηθεί ορίζοντας ίδιες τιμές στο πλάτος του άνω πέλματος και στο πάχος του κορμού (μαζί με μηδενικές κάτω και άνω πέλματος εκκεντρότητες).
