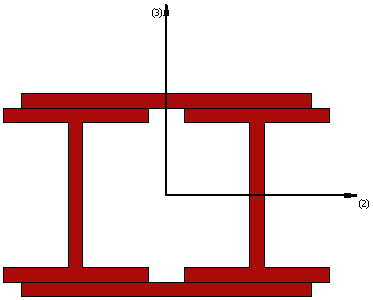

Διατομή τύπου Ι διπλές άνω και κάτω λάμες - di1tbp

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ διπλού I με απόσταση μεταξύ των πελμάτων με άνω και κάτω λάμες.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν.

• Μεταλλική Διατομή (Τύπου I),
• Μεταλλική Διατομή (Λάμες).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.02 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Απόσταση μεταξύ πελμάτων. Η προεπιλεγμένη τιμή είναι 0.05m
• Πλάτος Λάμας Οπλισμού. Η προεπιλεγμένη τιμή είναι 0.40 m
• Πάχος Λάμας Οπλισμού. Η προεπιλεγμένη τιμή είναι 0.02 m
