Διατομή υποστυλώματος οπλισμένου σκυροδέματος μορφής L - rclcs

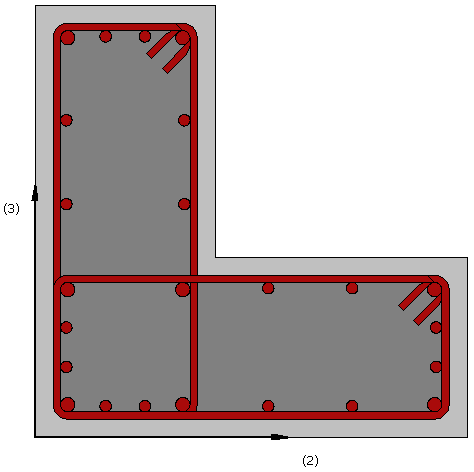

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση υποστυλωμάτων σχήματος L.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

  • Πλάτος πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.6 m
  • Πλάτος πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.6 m
  • Πάχος πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.25 m
  • Πάχος πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.25 m
  • Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

  1. Με επεξεργασία των διατάξεων οπλισμού
  2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 και d2 μετρώνται από την κάτω αριστερή γωνία της διατομής.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

  1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
  2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
