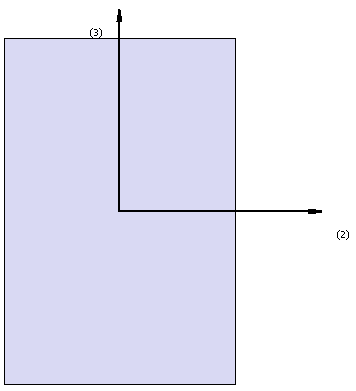

Διατομή διαζώματος/τυμπάνου τοιχοποιίας - mss
Αυτή η διατομή χρησιμοποιείται συχνά για την προσομοίωση ζεύξης δοκών μεταξύ δύο στοιχείων τοιχοποιίας.
Υλικά και Διαστάσεις
Τρία διαφορετικά υλικά προσδιορίζονται: διαμήκης οπλισμός, εγκάρσιος οπλισμός και φέρουσα τοιχοποιία.
Οι απαιτούμενες διαστάσεις είναι:
- Ύψος διαζώματος (διάσταση σε κάτοψη). Η προεπιλεγμένη τιμή είναι 0.6 m
- Πάχος διαζώματος (εκτός επιπέδου κάτοψη). Η προεπιλεγμένη τιμή είναι 0.4 m
- Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m
Οπλισμός
Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:
- Με επεξεργασία των διατάξεων οπλισμού
- Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής)
