Διατομή τύπου 1 διπλών Ι με λάμες κορμού - di1wp

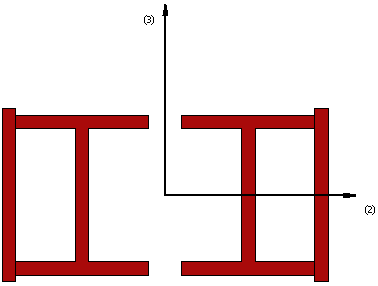

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ διπλού I με απόσταση μεταξύ των πελμάτων με λάμες κορμού.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν:

• Μεταλλική Διατομή (Τύπου I),
• Μεταλλική Διατομή (Λάμες).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.02 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Απόσταση μεταξύ πελμάτων. Η προεπιλεγμένη τιμή είναι 0.05m
• Πλάτος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.26 m
• Πάχος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.02 m
