Διατομή με Ι άνω, κάτω και λάμες κορμού – itbwp

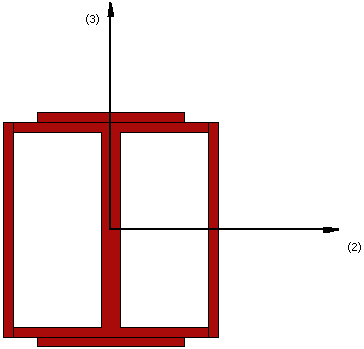

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ σχήματος-I με άνω, κάτω λάμες και λάμες κορμού.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν.

• Μεταλλική Διατομή (Τύπου I),
• Μεταλλική Διατομή (Λάμες).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.01 m
• Πλάτος κορμού. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος Άνω-Κάτω λάμας. Η προεπιλεγμένη τιμή είναι 0.15 m
• Πάχος Άνω-Κάτω λάμας. Η προεπιλεγμένη τιμή είναι 0.01 m
• Πλάτος λάμας κορμού. Η προεπιλεγμένη τιμή είναι 0.22 m
• Πάχος λάμας κορμού. Η προεπιλεγμένη τιμή είναι 0.01 m
