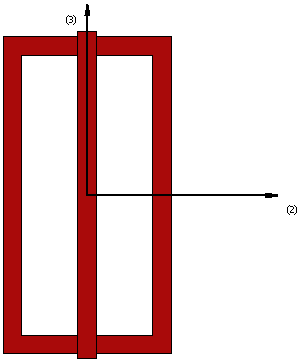

Συγκολλημένη κιβωτιοειδής διατομή διπλών C με συνδετήρια λάμα - bbdccp
Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ διπλού C με συνδετήρια λάμα.
Υλικά και Διατομές
Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν:
- Μεταλλική Διατομή (Τύπου C),
- Μεταλλική Διατομή (Λάμα).
Οι απαιτούμενες διαστάσεις είναι:
- Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.08 m
- Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.02 m
- Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.3 m
- Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
- Πλάτος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.35 m
- Πάχος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.02 m
