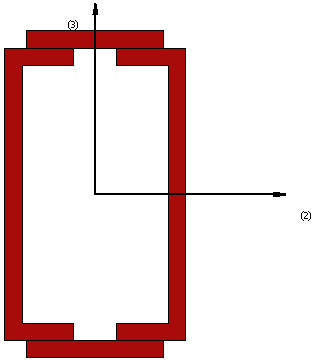

Συγκολλημένη κιβωτιοειδής διατομή διπλών C με άνω και κάτω λάμες – bbdctbp

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ διπλού C με άνω και κάτω λάμες.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν:

• Μεταλλική Διατομή (Τύπου C),
• Μεταλλική Διατομή (Λάμες).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.08 m
• Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.02 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Απόσταση μεταξύ πελμάτων. Η προεπιλεγμένη τιμή είναι 0.05 m
• Πλάτος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.16 m
• Πάχος Λάμας Ενίσχυσης. Η προεπιλεγμένη τιμή είναι 0.02 m
