Σύμμεικτη I-διατομή - cpis

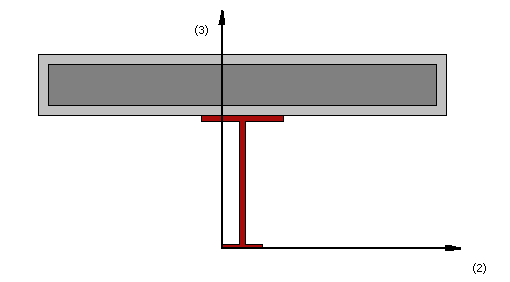

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση απλά εδραζόμενων σύνθετων δοκών. Σημειώστε ότι προς το παρόν ο οπλισμός της πλάκας σκυροδέματος δεν προσομοιώνεται, γι' αυτό η διατομή θα έχει μειωμένη αντοχή σε αρνητική ροπή).

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά μπορούν να οριστούν: μεταλλική διατομή, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.1 m
• Πάχος κάτω πέλματος. Η προεπιλεγμένη τιμή είναι 0.01 m
• Πλάτος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος άνω πέλματος. Η προεπιλεγμένη τιμή είναι 0.015 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.015 m
• Ενεργό πλάτος πλάκας. Η προεπιλεγμένη τιμή είναι 1 m
• Πλάτος περισφιγμένης περιοχής πλάκας. Η προεπιλεγμένη τιμή είναι 0.95 m
• Πάχος πλάκας. Η προεπιλεγμένη τιμή είναι 0.15 m
• Πάχος περισφιγμένης περιοχής πλάκας. Η προεπιλεγμένη τιμή είναι 0.1 m
