Clases de Elementos

Actualmente, hay veintidós tipos de elementos disponibles en SeismoStruct. Mediante ellos, el usuario puede crear un número ilimitado de diferentes clases de elementos que no sólo pueden representar con precisión los miembros estructurales (columnas, vigas, muros, uniones viga-columna, etc.) y no estructurales (paneles infill, dispositivos de disipación de energía, masas inerciales, etc.), sino que también permiten modelar diferentes condiciones de borde, como fundaciones flexibles, aislación sísmica, golpeteo estructural, etc.

• Elementos inelásticos de pórtico - infrmFB
• Elementos inélasticos de pórtico con formulación basada en desplazamientos - infrmDB
• Elemento inelástico de pórtico con rótula plástica - infrmFBPH
• Elemento inelástico de pórtico con rótula plástica con formulación basada en desplazamientos   - infrmDBPH
• Elemento elástico de pórtico - elfrm
• Elemento de marco elástico con rótulas - elfrmH
• Elemento inelástico infill panel - infill
• Elemento inelástico reticulado - truss
• Elemento de marco de mampostería inelástica – masonry
• Elemento Shell – shell4
• Elemento de Rack - rack
• Elemento Rack con rótulas – rackH
• Elemento Link Lineal - linlink
• Elemento link no lineal - NLlink
• Macroelemento para Cimentaciones Superficiales – ssiIlink1
• Macroelemento para  Pilas de Cimentación – ssiIlink2
• Elemento de Aislador Elastomérico (Bouc Wen) – isolator1
• Tipo de Elemento de Aislador/Sistema de Péndulo Friccional – isolator2
• Elementos de masa - lmass & dmass
• Elemento disipador viscoso (dashpot) - dashpt
• Elemento disipador no lineal - NLdashpt

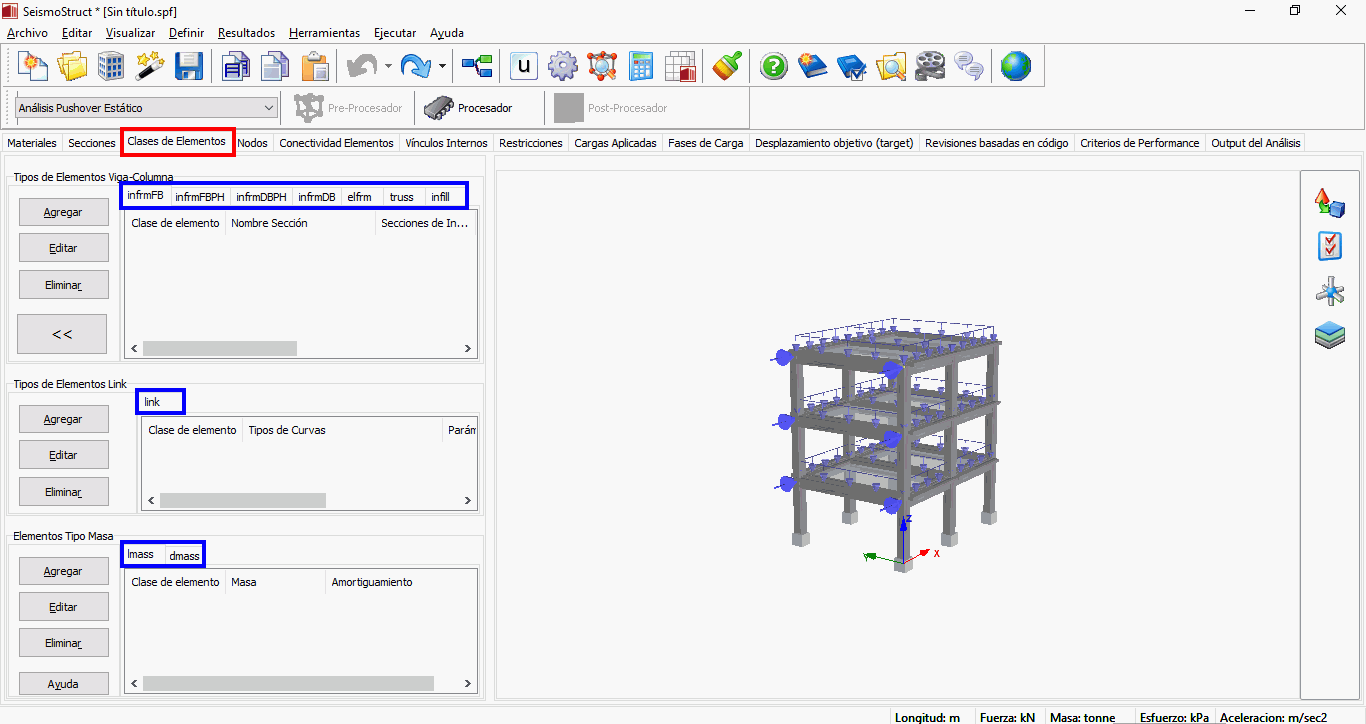

Como se mencionó anteriormente, los tipos de elementos son utilizados para definir clases de elementos (exactamente al igual que los tipos de materiales son utilizados para definir materiales o los tipos de secciones son empleados para definir secciones). Por lo tanto, al igual que para el caso de los materiales y las secciones, en un proyecto de SeismoStruct puede existir un gran número de clases diferentes de elementos que pertenezcan al mismo tipo de elemento (por ej., para modelar dos columnas el usuario necesita definir dos clases de elementos diferentes, ambas pertenecientes al mismo tipo de elemento). Las clases de elementos definidas en este módulo son luego utilizadas en el módulo de Conectividad de Elementos para crear los elementos que efectivamente permiten la construcción del modelo estructural.

Notas

1. Algunos tipos de elementos (por ej., elementos de masa y amortiguamiento) no pueden ser utilizados en ciertos tipos de análisis (por ej., análisis estáticos) y, por lo tanto, no estarán siempre disponibles en el módulo de Clases de Elementos.
2. Los usuarios pueden encontrar información y sugerencias interesantes referentes al modelado de elementos estructurales y no estructurales en el NEHRP Seismic Design Technical Brief No. 4.
3. Es posible utilizar la función "tiempo de activación" para evitar que los elementos de refuerzo (retrofitting) tomen cargas gravitatorias (activando dichos elementos sólo luego del primer paso del análisis, durante el cual se aplican las cargas gravitacionales).
