Modellatore Edifici
Per facilitare la creazione dei modelli degli edifici, nel programma è stato sviluppato e introdotto uno speciale strumento di modellazione, chiamato Modellatore Edifici. Attualmente possono essere creati solo edifici in cemento armato; nelle successive versioni del software saranno anche supportati modelli in acciaio e compositi.
Il Modellatore Edifici è accessibile dal menu principale (File > Modellatore Edifici…) o tramite il corrispondente pulsante della barra degli strumenti
.

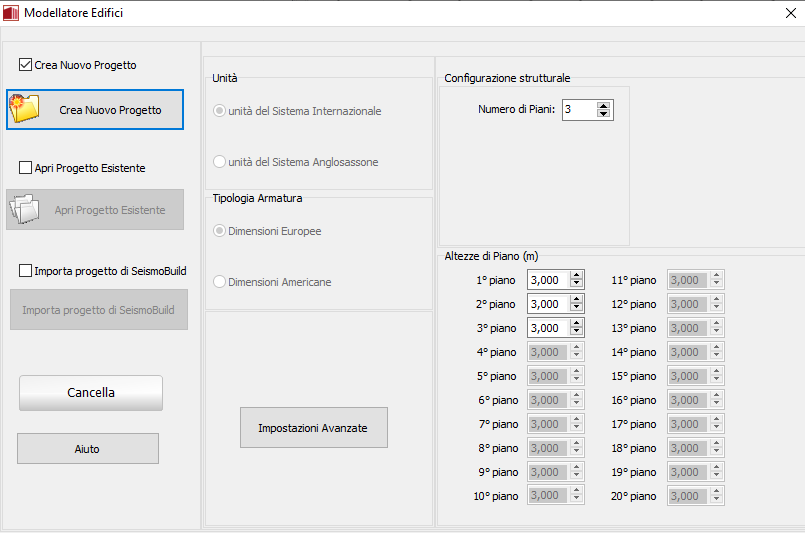

Impostazioni di base e configurazione strutturale
Possono essere selezionate le unità di misura del Sistema Internazionale o di quello anglosassone, così come le dimensioni delle tipologie di barre (europee o americane). Vengono definiti anche il numero di piani e le rispettive altezze; a tal proposito può essere selezionato un numero compreso tra 1 e 100 piani, con altezze differenti ad ogni quota e la possibilità di applicare un’altezza comune ad un gruppo di piani. Inoltre, è possibile definire fino a tre piani interrati e le relative altezze.
Le Impostazioni Avanzate del progetto possono essere definite dalla schermata iniziale del modellatore oppure durante la creazione del progetto stesso.
Dal menu principale (File > Importa DWG...), o tramite il pulsante corrispondente della barra degli strumenti
, è possibile importare un disegno CAD da utilizzare come sfondo. Una volta importato il disegno, all’utente viene chiesto di assegnare le unità del disegno e se spostare il file DWG/DXF in 0,0, ossia nell’origine del sistema di coordinate. Selezionando la casella l’estremo inferiore-sinistro del disegno verrà spostato nelle coordinate (0,0) a prescindere dalle sue coordinate CAD iniziali. Si prega di notare che, tramite il pulsante della barra degli strumenti Sposta Origine Assi
, accessibile anche dal menu principale (Visualizza > Mostra/Nascondi DWG), è possibile spostare l’origine degli assi anche in un secondo momento, in una posizione diversa e magari più appropriata. Inoltre, dal menu (Visualizza > Mostra/Nascondi DWG) o tramite il corrispondente pulsante della barra degli strumenti

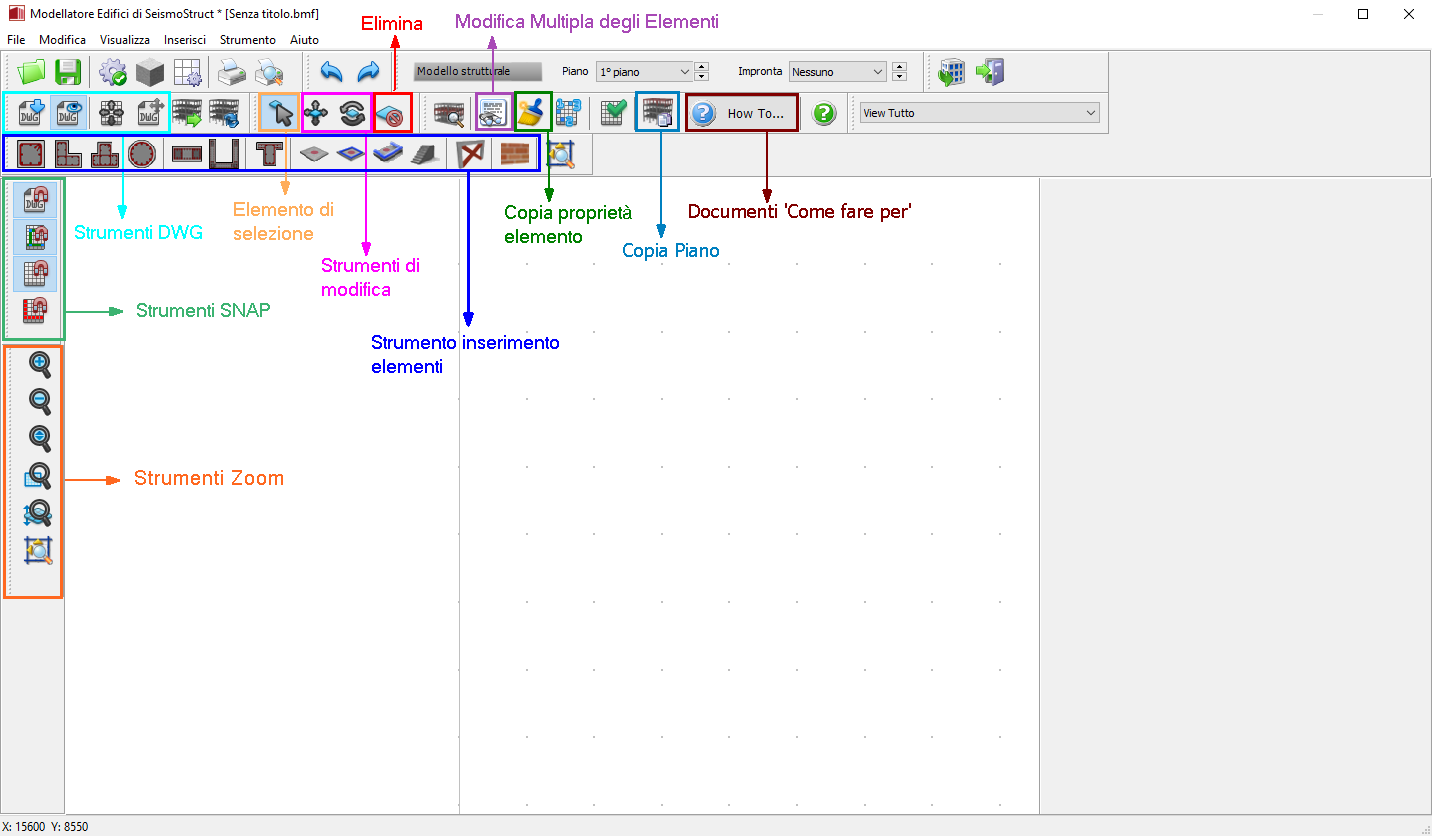

, si può impostare l’opzione di rendere visibile o meno il disegno CAD. Per inserire e modificare facilmente gli elementi della struttura, nonché per eseguire una varietà di altre funzioni sono offerti una serie di pulsanti utili. Il modello così creato può essere salvato come un progetto del Modellatore Edifici per essere aperto e modificato in futuro o utilizzato per creare automaticamente un nuovo progetto di SeismoStruct. Gli utenti possono anche spostare l'edificio in pianta dal menu principale (Strumenti > Sposta edificio) o dal pulsante della barra degli strumenti corrispondente assegnando le relative coordinate o selezionando graficamente il punto base e il secondo punto.
Note
- Possono essere impiegati differenti tipi di elementi per la modellazione di pilastri/travi e pareti. Per dettagli sulla loro definizione gli utenti possono far riferimento alle Impostazioni avanzate del Modellatore Edifici.
- Lo strumento Modellatore Edifici genera automaticamente le verifiche dei Criteri Prestazionali. Per dettagli sulla loro definizione gli utenti possono far riferimento qui.
- Lo strumento Modellatore Edifici genera automaticamente le verifiche da Normativa. Per dettagli sulla loro definizione gli utenti possono far riferimento qui.
