Gruppi di nodi/elementi

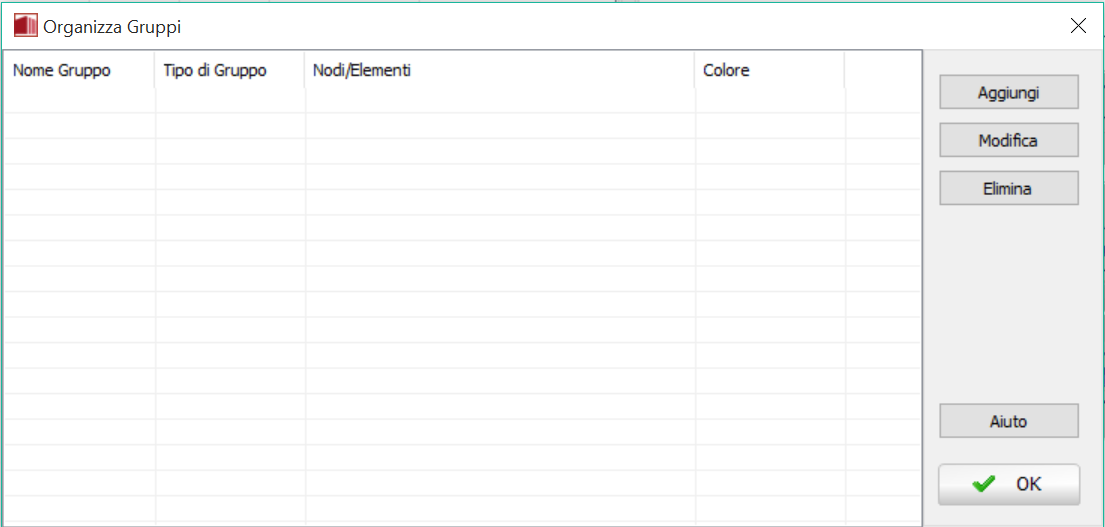

Un'altra utile funzionalità di SeismoStruct consiste nel poter creare gruppi di nodi e di elementi. Solitamente questi nodi (o elementi) hanno caratteristiche comuni (ad esempio appartengono tutti all'ultimo piano di un edificio, definiscono l'impalcato di un ponte, etc.) e raggrupparli permette una loro più facile identificazione e selezione in molte operazioni di pre- e post-processing. La finestra di dialogo Gruppi è accessibile dal menu principale (Strumenti > Organizza Gruppi…) o dal corrispondente pusante nella barra degli strumenti .

Gli utenti possono aggiungere, modificare e cancellare gruppi di nodi e di elementi usando la funzione Organizza Gruppi, dove è mostrata una lista di tutti i nodi e gli elementi usati nel modello strutturale corrente.

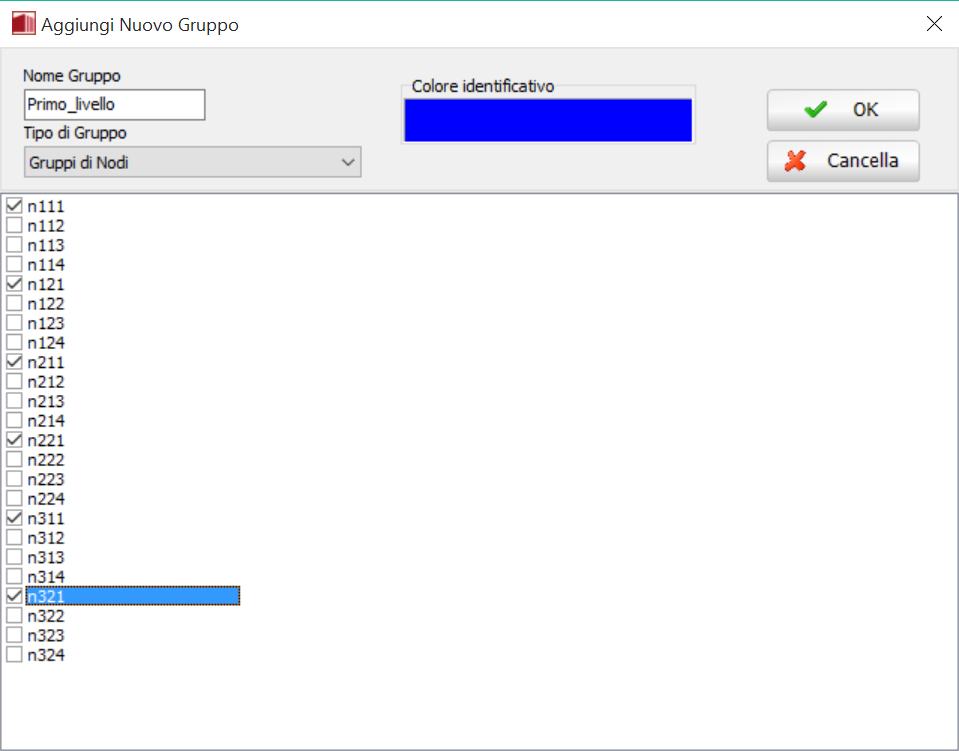

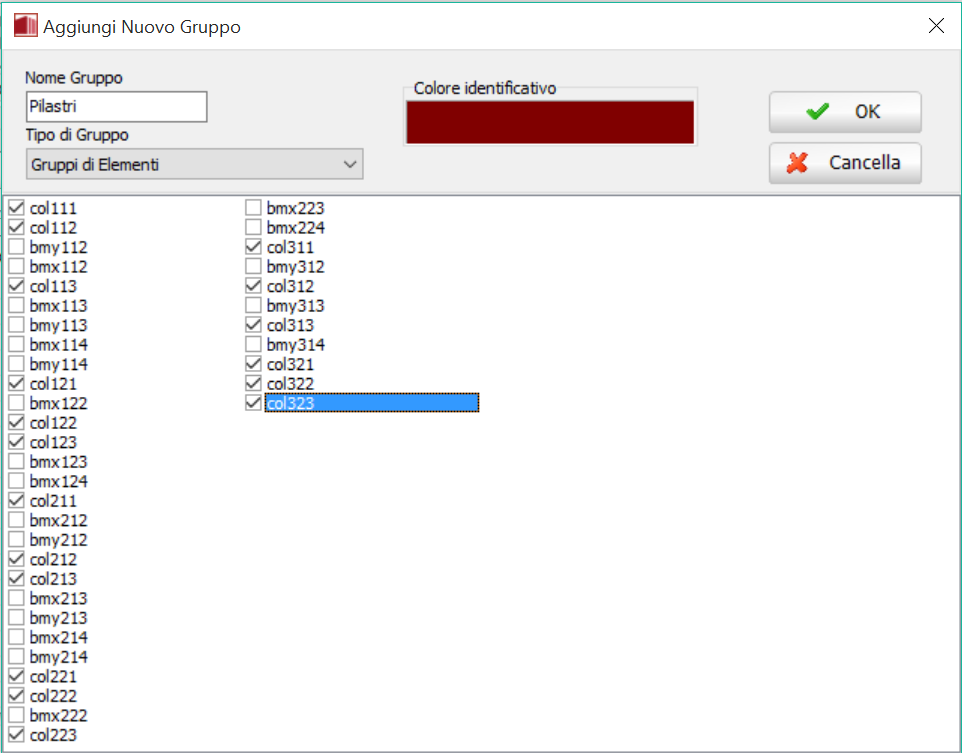

L'utente può anche selezionare un certo numero di nodi o di elementi, rispettivamente nei moduli Nodi e Elementi e, scegliendo l'opzione Aggiungi a Gruppo dal menu principale (Strumenti > Aggiungi a Gruppo) o tramite il tasto destro del mouse, può aggiungerli ad un nuovo gruppo. Questo è probabilmente il modo più efficace per creare un nuovo gruppo, poichè l'utente può trarre vantaggio dalle differenti opzioni di ordinamento per rendere significativamente più rapida la selezione dei nodi/elementi di interesse.

Nota: La funzionalità 'Gruppi' è particolarmente utile per selezionare i nodi e gli elementi di cui interessa il post-processamento, riducendo così la dimensione del file di output e velocizzando la fase di post-processamento.
