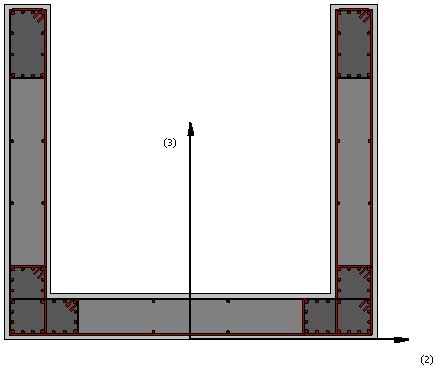

Sezione per parete ad U in cemento armato - rcuws

Questa sezione può essere adottata per la modellazione di pareti isolate in cemento armato a forma di U, che siano soggette ad un carico sismico ortogonale. Se la parete si trova all'interno di un dato edificio, allora devono essere introdotti appropriati 'bracci rigidi', in modo che il moto come corpo rigido della parete, e la sua influenza sugli elementi strutturali ad essa collegati, possano essere adeguatamente modellati. Nel caso in cui il carico applicato non sia ortogonale (bensì diagonale), l'utilizzo di questa sezione dovrebbe essere evitato; pertanto è fortemente consigliato l'utilizzo di sezioni rettangolari (rcrws, rcrs) assemblate tra loro con appropriati collegamenti. Gli utenti sono caldamente invitati a leggere il lavoro di Beyer et al. [2008] per ulteriori indicazioni su questo argomento.

Materiali e Dimensioni

Possono essere definiti tre differenti materiali:

  1. Armatura longitudinale
  2. Armatura trasversale
  3. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

  • Larghezza lato posteriore. Il valore di default è 2 m
  • Lunghezza lato 1. Il valore di default è 1.8 m
  • Lunghezza lato 2. Il valore di default è 1.8 m
  • Spessore lato posteriore. Il valore di default è 0.25 m
  • Spessore lato 1. Il valore di default è 0.25 m
  • Spessore lato 2. Il valore di default è 0.25 m
  • Lunghezza "confinata" lato posteriore. Il valore di default è 0.4 m
  • Lunghezza "confinata" lato 1. Il valore di default è 0.4 m
  • Lunghezza "confinata" lato 2. Il valore di default è 0.4 m
  • Spessore anima. Il valore di default è 0.2 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime. Possono essere aggiunte anche staffe diamantate nelle zone confinate della sezione.

Importante: La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
