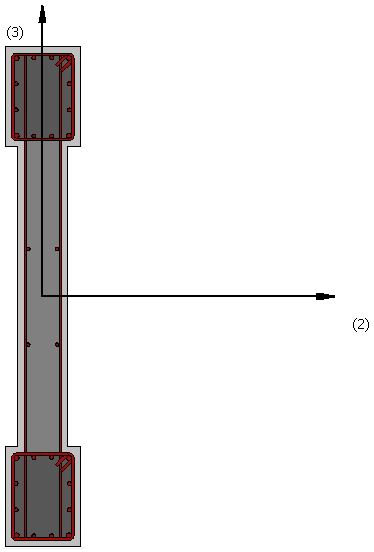

Sezione rettangolare per parete in cemento armato - rcrws

Questa sezione può essere adottata per la modellazione di pareti strutturali in cemento armato di qualsiasi forma. Per collegare l'elemento 'parete' agli elementi strutturali adiacenti si deve ricorrere all'utilizzo di 'bracci rigidi' di dimensioni pari alla metà della larghezza della parete, in modo che il moto come corpo rigido della parete, e la sua influenza sugli elementi strutturali ad essa collegati, possano essere adeguatamente modellati. Gli utenti sono caldamente invitati a leggere il lavoro di Beyer et al. [2008] per ulteriori indicazioni su questo argomento, specialmente se interessati ad utilizzare questa sezione per modellare pareti di forma ad L o ad U.

Materiali e Dimensioni

Possono essere definiti tre differenti materiali:

  1. Armatura longitudinale
  2. Armatura trasversale
  3. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

  • Lunghezza parete. Il valore di default è 2 m
  • Spessore zone confinate. Il valore di default è 0.3 m
  • Larghezza zone confinate. Il valore di default è 0.4 m
  • Spessore anima. Il valore di default è 0.2 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime. Possono essere aggiunte anche staffe diamantate nelle zone confinate.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
