Σύντομη Εισαγωγή

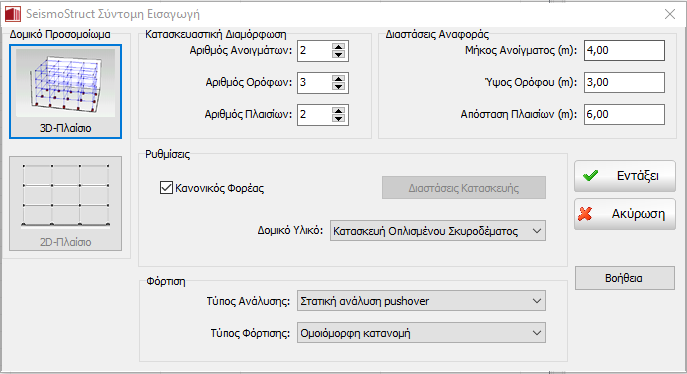

Έχει αναπτυχθεί και εισαχθεί στο πρόγραμμα μια δυνατότητα Σύντομης Εισαγωγής, ώστε να βοηθήσει στη δημιουργία μοντέλων πλαισίων/κτιρίων. Το πλαίσιο διαλόγου της Σύντομης Εισαγωγής είναι προσβάσιμο από το κύριο μενού (Αρχείο > Σύντομη Εισαγωγή…) ή από το αντίστοιχο κουμπί της γραμμής εργαλείων .

Δομικό Προσομοίωμα και Κατασκευαστική Διαμόρφωση

Προκειμένου να δημιουργήσετε ένα μοντέλο κτιρίου χρησιμοποιώντας την Σύντομη Εισαγωγή, ο χρήστης πρέπει να αποφασίσει αν σκοπεύει να δημιουργήσει μια 2D ή 3D κατασκευή, ενώ μετά μπορεί να ορίσει τον αριθμό των ανοιγμάτων, των ορόφων και των πλαισίων, μαζί με τιμές αναφοράς για το μήκος των ανοιγμάτων, το ύψος των ορόφων και την απόσταση των πλαισίων. Αν η κατασκευή είναι κανονική (δηλαδή όλα τα ανοίγματα έχουν το ίδιο μήκος, όλοι οι όροφοι το ίδιο ύψος και όλα τα πλαίσια ίσες αποστάσεις), τότε οι διαστάσεις αναφοράς γίνονται οι πραγματικές. Όμως αν η κατασκευή είναι μη κανονική, τότε η επιλογή Κανονική Κατασκευή πρέπει να μην επιλέγεται, ώστε οι χρήστες να έχουν τη δυνατότητα πρόσβασης στο πλαίσιο διαλόγου Λόγοι προς τις Διαστάσεις Αναφοράς, όπου τα πραγματικά μήκη των ανοιγμάτων, ύψη των ορόφων και οι πραγματικές αποστάσεις μεταξύ των πλαισίων μπορούν να οριστούν. Ως προεπιλογή χρησιμοποιούνται οι διαστάσεις αναφοράς.

Ρυθμίσεις

Εφόσον έχετε καθορίσει τη γεωμετρία της κατασκευής, ο χρήστης μπορεί να ορίσει αν το κτίριο είναι ένα κτίριο οπλισμένο σκυροδέματος ή μια μεταλλική κατασκευή. Η Σύντομη Εισαγωγή δημιουργεί κατασκευές με χρήση του ανελαστικού τύπου στοιχείο με πλαστική άρθρωση με βάση τη δύναμη (infrmFBPH).

Σημείωση: Αν ο χρήστης σκοπεύει να χρησιμοποιήσει άλλους τύπους ανελαστικών πλαισιακών στοιχείων (infrmFB, infrmDBPH or infrmDB) αντί για infrmFBPH, μετά τη δημιουργία του προσομοιώματος μπορεί να προβεί σε χειροκίνητη τροποποίηση του τύπου του στοιχείου από το πλαίσιο διαλόγου Κατηγορίες Στοιχείων.

Κάθε πλαισιακό στοιχείο που δημιουργήθηκε μέσω της Σύντομης Εισαγωγής, έχει ‘κατασκευαστικούς’ κόμβους στους κόμβους δοκού-υποστυλώματος. Η ονομασία αυτών των κόμβων δημιουργείται αυτόματα ακολουθώντας τη σύμβαση n111: όλοι οι κόμβοι έχουν μια ονομασία της μορφής: "n"+i+j+k, όπου i είναι ο αριθμός του υποστυλώματος (αρχίζοντας από αριστερά), j είναι ο αριθμός πλαισίου (αρχίζοντας από μπροστά) και k είναι ο αριθμός του ορόφου (αρχίζοντας από κάτω/θεμελίωση). Για παράδειγμα, n123 αναφέρεται στον κόμβο στο αριστερό υποστύλωμα του μοντέλου (i=1), στο δεύτερο πλαίσιο (j=2) και στον τρίτο όροφο (k=3, τρίτο επίπεδο κόμβων).Οι χρήστες μπορούν να ανατρέξουν στην παράγραφο Κόμβοι για περισσότερες λεπτομέρειες σχετικά με τον ορισμό των κόμβων.

Ο προσανατολισμός των πλαισιακών στοιχείων που δημιουργήθηκαν με την Σύντομη Εισαγωγή ορίζεται αυτόματα από μια γωνία περιστροφής (από προεπιλογή ίση με 0). Οι χρήστες μπορούν να ανατρέξουν εδώ για περισσότερες λεπτομέρειες για τον προσανατολισμό των στοιχείων.

Φορτίσεις

Τελικά ένας από τους δέκα Τύπους Ανάλυσης που είναι διαθέσιμοι στο SeismoStruct πρέπει να επιλεγεί, ανάλογα με το ποια από τα ακόλουθα φορτία και συνθήκες δέσμευσης επιβάλλονται στην κατασκευή.

Ιδιομορφική Ανάλυση. Λαμβάνεται υπόψη το ίδιο βάρος της κατασκευής. Δεν επιβάλλεται φορτίο.
Στατική Ανάλυση με μη-μεταβλητό φορτίο. Επιβάλλονται Μόνιμα φορτία βαρύτητας.
Στατική Ανάλυση Pushover. Επιπλέον των μόνιμων δράσεων βαρύτητας, Αυξανόμενα Φορτία, αποτελούμενα από οριζόντιες δυνάμεις στο επίπεδο κάθε ορόφου, επιβάλλονται στην κατασκευή στην διεύθυνση-x. Ο χρήστης έχει τη δυνατότητα να διαλέξει ανάμεσα σε δύο κατανομές φόρτισης (τριγωνική ή ορθογωνική/ομοιόμορφη κατανομή) και να ορίσει την ονομαστική τιμή τέμνουσας βάσης (συνήθως χρησιμοποιείται μια τιμή περίπου όσο η αναμενόμενη ικανότητα τέμνουσας βάσης της κατασκευής, όμως υπάρχει δυνατότητα να εισαχθεί οποιαδήποτε τιμή). Για περισσότερες λεπτομέρειες σχετικά με τα χαρακτηριστικά της φόρτισης στην Στατική Ανάλυση Pushover ανατρέξτε στην ενότητα Φάσεις Φόρτισης.
Στατική Προσαρμοζόμενη Ανάλυση Pushover. Επιπλέον των μόνιμων φορτίων βαρύτητας, Αυξανόμενα Φορτία, αποτελούμενες από οριζόντιες μετακινήσεις στο επίπεδο κάθε ορόφου, επιβάλλονται στην κατασκευή στην διεύθυνση-x. Αφού η κατανομή των φορτίων προσαρμόζεται αυτόματα από το πρόγραμμα, ο χρήστης πρέπει μόνο να ορίσει την ονομαστική φόρτιση μετακίνησης ώστε να χρησιμοποιηθεί ως τιμή αναφοράς κατά τη διάρκεια της ανάλυσης. Για περισσότερες λεπτομέρειες σχετικά με τα χαρακτηριστικά φόρτισης της Στατικής Προσαρμοζόμενης Ανάλυσης Pushover ανατρέξτε στην ενότητα Παράμετροι Προσαρμοζόμενης Ανάλυσης Pushover.
Στατική Ανάλυση Χρονοϊστορίας. Επιπλέον των μόνιμων φορτίων βαρύτητας, Στατικά Φορτία Χρονοϊστορίας εφαρμόζονται στον άνω αριστερά κόμβο του κτιρίου, στην διεύθυνση-x. Ο χρήστης πρέπει να ορίσει την καμπύλη χρονοϊστορίας (μια προκαθορισμένη τυπική καμπύλη παρέχεται σε κάθε περίπτωση και ο αντίστοιχος συντελεστής καμπύλης (συντελεστής κλιμάκωσης)).
Δυναμική Ανάλυση Χρονοϊστορίας. Επιπλέον των μόνιμων φορτίων βαρύτητας, Φορτία Δυναμικής Χρονοϊστορίας επιβάλλονται στους κόμβους της θεμελίωσης του κτιρίου, στην διεύθυνση-x. Ο χρήστης πρέπει να ορίσει την καμπύλη χρονοϊστορίας (συνήθως ένα επιταχυνσιογράφημα) και τον αντίστοιχο πολλαπλασιαστή της καμπύλης (συντελεστή κλιμάκωσης). Ένας αριθμός παραδειγμάτων καμπυλών χρονοϊστοριών (αποτελούμενες από φυσικά και τεχνητά επιταχυνσιογραφήματα) είναι προεγκατεστημένα με το πρόγραμμα και μπορούν να εισαχθούν στο πρόγραμμα από την εντολή Επιλογή Φακέλου.
Αυξητική Δυναμική Ανάλυση. Επιπλέον των μόνιμων φορτίων βαρύτητας, Φορτία Δυναμικής Χρονοϊστορίας εφαρμόζονται στους κόμβους της θεμελίωσης του κτιρίου, στην διεύθυνση-x. Ο χρήστης πρέπει πρώτα να ορίσει τους Σταδιακά Αυξανόμενους Συντελεστές Κλιμάκωσης (δείτε Παραμέτρους ΑΔΑ (IDA)) και μετά πρέπει να εισάγει την καμπύλη χρονοϊστορίας (συνήθως ένα επιταχυνσιογράφημα) και τον αντίστοιχο πολλαπλασιαστή καμπύλης (συντελεστής κλιμάκωσης).Ένας αριθμός παραδειγμάτων καμπυλών χρονοϊστοριών (αποτελούμενες από φυσικά και τεχνητά επιταχυνσιογραφήματα) είναι προεγκατεστημένα με το πρόγραμμα και μπορούν να εισαχθούν στο πρόγραμμα από την εντολή Επιλογή Φακέλου.
Ανάλυση Φασματικής Απόκρισης Επιπλέον των μόνιμων φορτίων βαρύτητας, στατικά φορτία εφαρμόζονται στους κόμβους σε κάθε επίπεδο ορόφου σύμφωνα με το σχήμα των ιδιομορφών. Αφού η κατανομή της φόρτισης γίνεται αυτόματα από το πρόγραμμα, ο χρήστης πρέπει μόνο να προσδιορίσει τα δεδομένα του φάσματος απόκρισης και τους συνδυασμούς φόρτισης. Ένα φάσμα ορισμένο από το χρήστη μπορεί να εισαχθεί ή εναλλακτικά οι καμπύλες χρονοϊστορίας (αποτελούμενες από φυσικά και τεχνητά επιταχυνσιογραφήματα) προ-εγκατεστημένες με το πρόγραμμα μπορούν να χρησιμοποιηθούν μέσω της εντολής Επιλογή Φακέλου, και το πρόγραμμα δημιουργεί αυτόματα το φάσμα της επιλεγμένης καταγραφής.
Ανάλυση Λυγισμού. Λαμβάνεται υπόψη το ίδιο βάρος της κατασκευής. Δεν επιβάλλεται φορτίο.
Μη γραμμική ανάλυση τσουνάμι. Επιπλέον των μόνιμων φορτίων βαρύτητας, Στατικά Φορτία Χρονοϊστορίας εφαρμόζονται στους κόμβους της αριστερής πλευράς του κτιρίου, στην κατεύθυνση x. Οι καμπύλες χρονοϊστορίας (προκαθορισμένες τυπικές καμπύλες) και οι αντίστοιχοι συντελεστές καμπυλών (συντελεστές κλιμάκωσης) παρέχονται ήδη σε κάθε περίπτωση.

Σημειώσεις

Αν ο χρήστης σκοπεύει να χρησιμοποιήσει στοιχεία infrmDBPH αντί για infrmFBPH, μετά τη δημιουργία του προσομοιώματος μπορεί να προβεί σε χειροκίνητη τροποποίηση του τύπου του στοιχείου από το πλαίσιο διαλόγου Κατηγορίες Στοιχείων.
H Σύντομη Εισαγωγή, όταν δημιουργεί προσομοιώματα κτιρίων, χρησιμοποιεί συνήθεις διαστάσεις διατομών και λεπτομέρειες, μαζί με τυπικές ιδιότητες υλικών. Προφανώς, μετά την ολοκλήρωση του μοντέλου, ο χρήστης μπορεί να τροποποιήσει χειροκίνητα αυτά τις τιμές δεδομένων ώστε να προσομοιώσει πιο αποτελεσματικά τα χαρακτηριστικά της προς ανάλυση κατασκευής.
Το μέγιστο μέγεθος κτιρίου που μπορεί να δημιουργηθεί με την Σύντομη Εισαγωγή είναι 8 ανοίγματα x 8 ορόφους x 9 πλαίσια. Όμως οι χρήστες που επιθυμούν να δημιουργήσουν μεγαλύτερες κατασκευές, μπορούν να το κάνουν χρησιμοποιώντας τις λειτουργίες Προσαύξησης για κόμβους, στοιχεία, δεσμεύσεις και φορτία.
Προκειμένου να ορίσετε δομικά μέλη που υποδιαιρούνται σε περισσότερα από 4 στοιχεία, το μοντέλο μπορεί να δημιουργηθεί με την Σύντομη Εισαγωγή με 1,2 ή 4 στοιχεία ανά μέλος και μετά η λειτουργία Υποδιαίρεση Στοιχείων μπορεί να χρησιμοποιηθεί για περαιτέρω διακριτοποίηση.
Η λειτουργία Σύντομη Εισαγωγή ενεργοποιεί αυτόματα τον υπολογισμό της Στοχευόμενης Μετακίνησης στην περίπτωση Στατικής Ανάλυσης Pushover. Οι χρήστες μπορούν να ανατρέξουν στην παράγραφο Στοχευόμενης Μετακίνησης για περισσότερες λεπτομέρειες.
Η Σύντομη Εισαγωγή δημιουργεί αυτόματα ελέγχους με βάση τον Κανονισμό. Για λεπτομέρειες σχετικά με τον ορισμό τους ανατρέξτε εδώ.
Η Σύντομη Εισαγωγή δημιουργεί αυτόματα ελέγχους Κριτηρίων Επιτελεστικότητας. Για λεπτομέρειες σχετικά με τον ορισμό τους ανατρέξτε εδώ.
