Sezione a Z per pareti in cemento armato - rczws

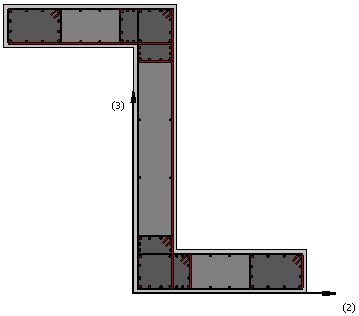

Questa sezione può essere adottata per la modellazione di pareti in cemento armato a forma di Z.

Materiali e Dimensioni

Possono essere definiti tre differenti materiali:

  1. Armatura longitudinale
  2. Armatura trasversale
  3. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

  • Altezza Anima. Il valore di default è 2 m
  • Lunghezza lato 1. Il valore di default è 1.2 m
  • Lunghezza lato 2. Il valore di default è 1.2 m
  • Spessore Anima. Il valore di default è 0.3 m
  • Spessore lato 1. Il valore di default è 0.3 m
  • Spessore lato 2. Il valore di default è 0.3 m
  • Lunghezza "confinata" Anima. Il valore di default è 0.4 m
  • Lunghezza "confinata" lato 1. Il valore di default è 0.4 m
  • Lunghezza "confinata" lato 2. Il valore di default è 0.4 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime. Possono essere aggiunte anche staffe diamantate nelle zone confinate della sezione.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP (i) selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure (ii) introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato
  3. La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione.
