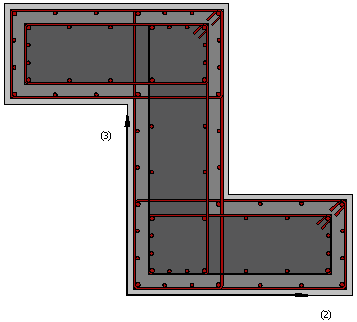

Pilastro a Z in cemento armato incamiciato – rcjzcs

Questa sezione è frequentemente adottata per la modellazione di pilastri a Z in cemento armato che sono stati rinforzati con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti sei differenti materiali:

  1. Armatura longitudinale esterna;
  2. Armatura longitudinale interna;
  3. Armatura trasversale esterna;
  4. Armatura trasversale interna;
  5. Calcestruzzo per camicia;
  6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

  • Larghezza Ala Inferiore. Il valore di default è 1 m
  • Spessore Ala Inferiore. Il valore di default è 0.45 m
  • Larghezza Ala Superiore. Il valore di default è 1 m
  • Spessore Ala Superiore. Il valore di default è 0.45 m
  • Altezza Anima. Il valore di default è 1.3 m
  • Spessore Anima. Il valore di default è 0.45 m
  • Spessore rivestimento. Il valore di default è 0.1 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP (i) selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure (ii) introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato
  3. La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione.
