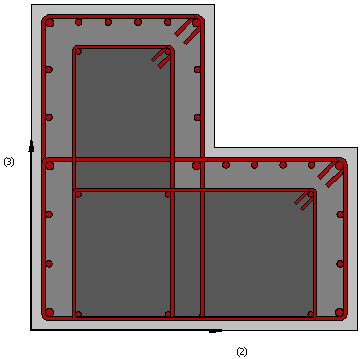

Sezione a L per Pilastri con incamiciatura in cemento armato su 3-lati – rcjlcs3

Questa sezione è frequentemente adottata per la modellazione di pilastri ad L in cemento armato che sono stati rinforzati su 3 lati con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti dsei differenti materiali:

  1. Armatura longitudinale esterna;
  2. Armatura longitudinale interna;
  3. Armatura trasversale esterna;
  4. Armatura trasversale interna;
  5. Calcestruzzo per camicia;
  6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

  • Lunghezza lato 1. Il valore di default è 0.8 m
  • Lunghezza lato 2. Il valore di default è 0.8 m
  • Spessore lato 1. Il valore di default è 0.45 m
  • Spessore lato 2. Il valore di default è 0.45 m
  • Spessore rivestimento. Il valore di default è 0.1 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP (i) selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure (ii) introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato
  3. Le distanze d3 e d2 devono essere misurate a partire dall'angolo inferiore sinistro della sezione.
