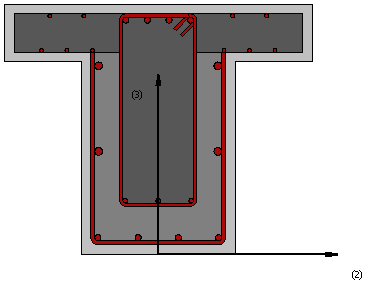

Sezione a T con incamiciatura in cemento armato su 3-lati – rcjts3

Questa è una sezione frequentemente adottata per la modellazione di travi in cemento armato con sezione a T, ad L, oppure rettangolare (per modellare una sezione ad L è necessario definire nulla l'eccentricità della trave, mentre per modellare la sezione rettangolare l'utente deve anche definire un uguale valore per la larghezza della soletta e della trave), che sono state rinforzate su 3 lati con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti sei differenti materiali:

  1. Armatura longitudinale esterna;
  2. Armatura longitudinale interna;
  3. Armatura trasversale esterna;
  4. Armatura trasversale interna;
  5. Calcestruzzo per camicia;
  6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

  • Altezza esterna trave. Il valore di default è 0.65 m
  • Larghezza esterna trave. Il valore di default è 0.4 m
  • Altezza interna trave. Il valore di default è 0.5 m
  • Larghezza interna trave. Il valore di default è 0.2 m
  • Larghezza effettiva soletta. Il valore di default è 0.8 m
  • Spessore soletta 1. Il valore di default è 0.15 m
  • Spessore soletta 2. Il valore di default è 0.15 m
  • Eccentricità trave. Il valore di default è 0.3 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
  3. La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione.
