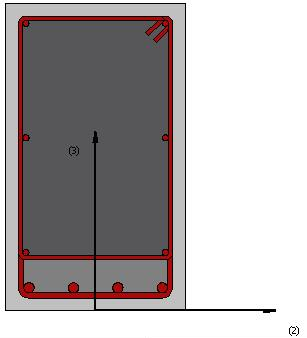

Sezione rettangolare con incamiciatura asimmetrica in cemento armato su 1-lato – rcjars1

Questa è una sezione frequentemente adottata per la modellazione di travi rettangolari in cemento armato, che sono state rinforzate su un lato con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti sei differenti materiali:

1. Armatura longitudinale esterna;
2. Armatura longitudinale interna;
3. Armatura trasversale esterna;
4. Armatura trasversale interna;
5. Calcestruzzo per camicia;
6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

• Altezza esterna. Il valore di default è 0.6 m
• Altezza interna. Il valore di default è 0.5 m
• Larghezza sezione. Il valore di default è 0.35 m
• Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

1. Utilizzando l'editor delle armature;
2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Note

1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
3. La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione
