Sezione a T per pilastri in cemento armato - rctcs

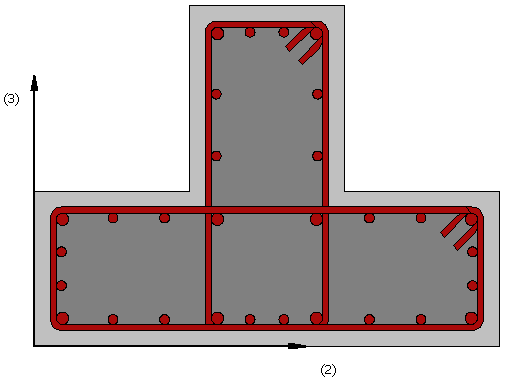

Questa sezione è frequentemente adottata per la modellazione di pilastri in cemento armato con sezione a T.

Materiali e Dimensioni

Possono essere definiti tre differenti materiali:

  1. Armatura longitudinale
  2. Armatura trasversale
  3. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

  • Larghezza ali. Il valore di default è 0.75 m
  • Altezza ali. Il valore di default è 0.25 m
  • Spessore anima. Il valore di default è 0.25 m
  • Altezza anima. Il valore di default è 0.30 m
  • Eccentricità anima. Il valore di default è 0.25 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un’armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Importante: La distanza delle barre d3 e d2 deve essere misurata a partire dalla parte inferiore della sezione.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
