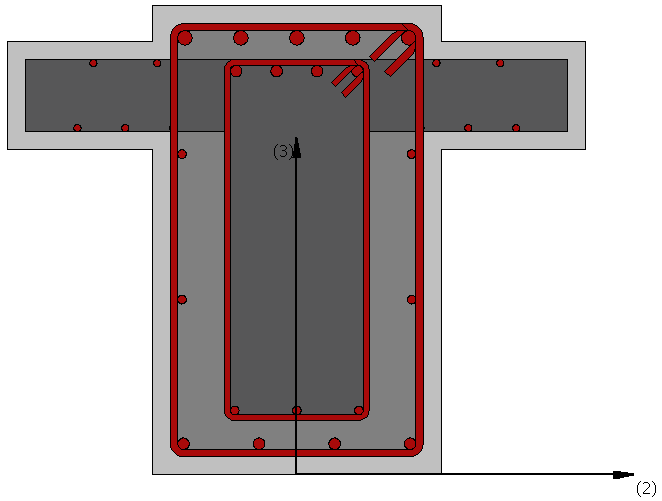

Sezione a T rinforzata con incamiciatura in cemento armato - rcjts

Questa è una sezione frequentemente adottata per la modellazione di travi in cemento armato con sezione a T, ad L, oppure rettangolare (per modellare una sezione ad L è necessario definire nulla l'eccentricità della trave, mentre per modellare la sezione rettangolare l'utente deve anche definire un uguale valore per la larghezza della soletta e della trave), che sono state rinforzate con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti sei differenti materiali:

  1. Armatura longitudinale esterna;
  2. Armatura longitudinale interna;
  3. Armatura trasversale esterna;
  4. Armatura trasversale interna;
  5. Calcestruzzo per camicia;
  6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

  • Altezza esterna trave. Il valore di default è 0.65 m
  • Larghezza esterna trave. Il valore di default è 0.4 m
  • Altezza esterna solaio. Il valore di default è 0.05 m
  • Altezza interna trave. Il valore di default è 0.5 m
  • Larghezza interna trave. Il valore di default è 0.2 m
  • Larghezza effettiva soletta. Il valore di default è 0.8 m
  • Spessore soletta 1. Il valore di default è 0.15 m
  • Spessore soletta 2. Il valore di default è 0.15 m
  • Eccentricità trave. Il valore di default è 0.3 m
  • Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

  1. Utilizzando l'editor delle armature;
  2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un’armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Importante: La distanza delle barre d3 deve essere misurata a partire dalla parte inferiore della sezione.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure introducendo dei valori personalizzati.

Note

  1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
  2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
