Sezione circolare rinforzata con incamiciatura in cemento armato - rcjcs

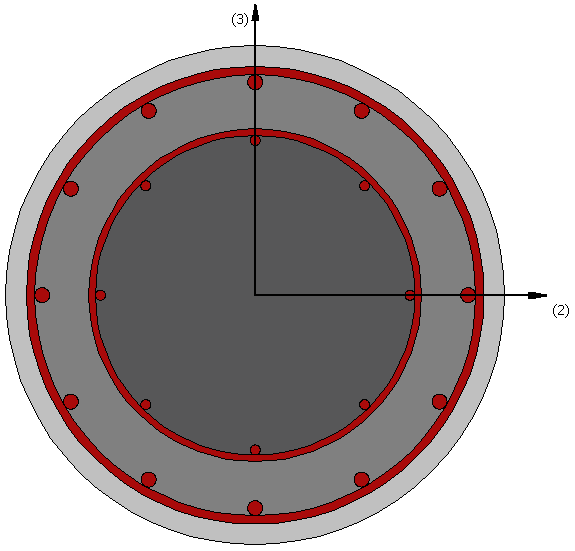

Questa sezione è frequentemente adottata per la modellazione di pilastri circolari in cemento armato che sono stati rinforzati con incamiciature in c.a. (placcaggi con piatti di acciaio o con fogli di tessuto FRP possono essere modellati utilizzando gli opportuni materiali). È contemplata la possibilità di definire diversi livelli di confinamento per il calcestruzzo interno (pre-esistente) e per quello esterno (nuovo).

Materiali e Dimensioni

Possono essere definiti sei differenti materiali:

1. Armatura longitudinale esterna;
2. Armatura longitudinale interna;
3. Armatura trasversale esterna;
4. Armatura trasversale interna;
5. Calcestruzzo per camicia;
6. Calcestruzzo d'anima.

Le dimensioni richieste, invece, sono le seguenti:

• Diametro esterno. Il valore di default è 0.6 m
• Diametro interno. Il valore di default 0.4 m
• Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

1. Utilizzando l'editor delle armature;
2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un’armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Rinforzo in FRP

È possibile introdurre un rivestimento in FRP selezionando il rivestimento da un elenco di prodotti maggiormente utilizzati e disponibili sul mercato, oppure introducendo dei valori personalizzati.

Note

1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
