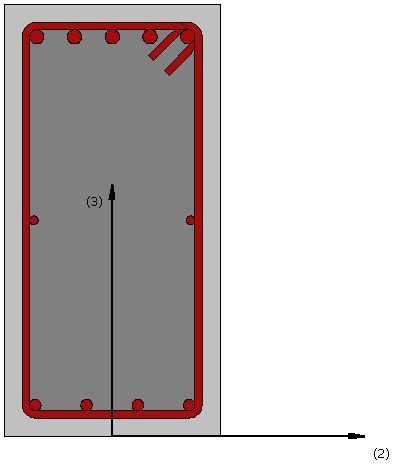

Sezione rettangolare asimmetrica in cemento armato - rcars

Questa sezione è frequentemente adottata per la modellazione di travi rettangolari in cemento armato.

Materiali e Dimensioni

Possono essere definiti tre differenti materiali:

1. Armatura longitudinale
2. Armatura trasversale
3. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

• Altezza sezione. Il valore di default è 0.6 m
• Larghezza sezione. Il valore di default è 0.3 m
• Spessore copriferro. Il valore di default è 0.025 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

1. Utilizzando l'editor delle armature;
2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Importante: La distanza d3 deve essere misurata a partire dal lembo inferiore della sezione.

Note

1. La regione del calcestruzzo confinato è calcolata in automatico dal programma utilizzando lo Spessore copriferro sezioni c.a.
2. Tutte le barre d'armatura devono essere posizionate all'interno della regione del calcestruzzo confinato.
