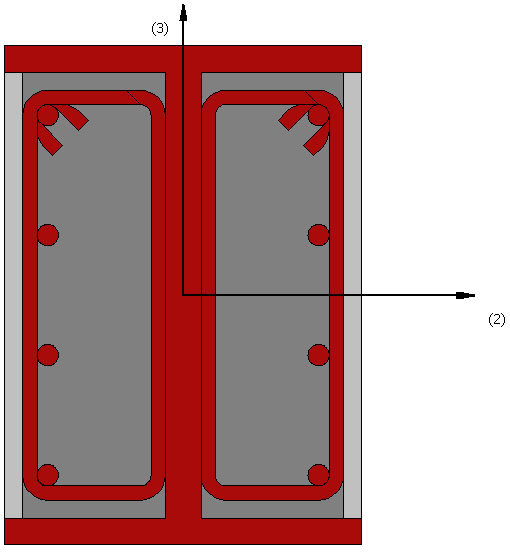

Sezione a doppio T parzialmente rivestita di calcestruzzo - pecs

Questa sezione è frequentemente adottata per la modellazione di colonne composte acciaio-calcestruzzo.

Materiali e Dimensioni

Possono essere definiti quattro differenti materiali:

1. Armatura longitudinale
2. Armatura trasversale
3. Acciaio per profilo
4. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

• Larghezza ali. Il valore di default è 0.2 m
• Spessore ali. Il valore di default è 0.015 m
• Altezza anima. Il valore di default è 0.25 m
• Spessore anima. Il valore di default è 0.02 m
• Spessore calcestruzzo non confinato. Il valore di default è 0.01 m

Armatura

Le barre d'armatura longitudinali possono essere definite in due diversi modi:

1. Utilizzando l'editor delle armature;
2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.

Inoltre può essere specificata un'armatura trasversale, definita in termini di diametro delle staffe e numero di bracci, così come di distanza tra le staffe medesime.

Nota: Per rappresentare il confine tra la zona di calcestruzzo parzialmente confinata e quella completamente confinata è stata assunta una curva parabolica. La sua profondità può essere stimata, in modo conservativo, pari al 20% della larghezza delle ali. Procedure di valutazione più rigorose possono comunque essere trovate, ad esempio, nei lavori di Mirza [1989] o Elnashai ed Elghazouli [1993].
