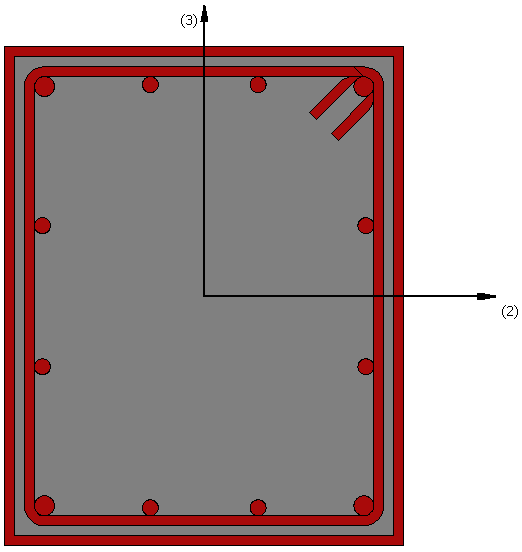

Sezione rettangolare cava riempita di calcestruzzo - crs

Questa sezione è frequentemente adottata per la modellazione di colonne composte acciaio-calcestruzzo.

Materiali e Dimensioni

Possono essere definiti quattro differenti materiali:

1. Armatura longitudinale
2. Armatura trasversale
3. Acciaio per tubo
4. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

• Altezza sezione. Il valore di default è 0.5 m
• Larghezza sezione. Il valore di default è 0.4 m
• Spessore tubo in acciaio. Il valore di default è 0.01 m

Armatura

Le barre d'armatura possono essere definite in due diversi modi:

1. Utilizzando l'editor delle armature (pulsante Modifica Disposizione Armatura), in cui è possibile specificare il numero di barre lungo il perimetro della sezione;
2. Inserendo manualmente l'area e le rispettive coordinate (nel sistema di riferimento locale della sezione) di ciascuna barra d'armatura.
