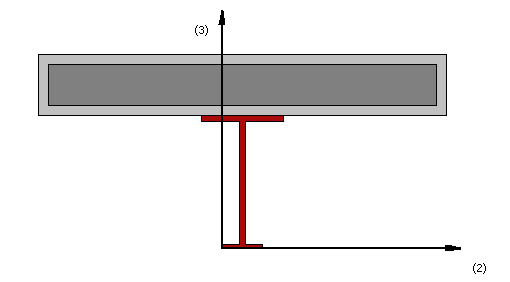

Sezione a doppio T composta - cpis

Questa sezione è frequentemente adottata per la modellazione di travi composte semplicemente appoggiate (si noti che, al momento, non è prevista la modellazione dell'armatura nella soletta in calcestruzzo, quindi la sezione avrà una ridotta capacità di resistenza a momento negativo).

Materiali e Dimensioni

Possono essere definiti due differenti materiali:

1. Acciaio per profilo
2. Calcestruzzo

Le dimensioni richieste, invece, sono le seguenti:

• Larghezza ala inferiore. Il valore di default è 0.1 m
• Spessore ala inferiore. Il valore di default è 0.01 m
• Larghezza ala superiore. Il valore di default è 0.2 m
• Spessore ala superiore. Il valore di default è 0.015 m
• Altezza anima. Il valore di default è 0.3 m
• Spessore anima. Il valore di default è 0.015 m
• Larghezza effettiva soletta. Il valore di default è 1 m
• Larghezza confinata nella soletta. Il valore di default è 0.95 m
• Spessore soletta. Il valore di default è 0.15 m
• Spessore confinato nella soletta. Il valore di default è 0.1 m
