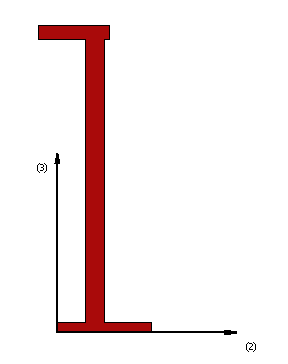

Sezione generica asimmetrica - agss

Questa sezione è frequentemente adottata per la modellazione di profili in acciaio di forma non standard.

Materiali e Dimensioni

È necessario definire un solo materiale (acciaio).

Le dimensioni richieste, invece, sono le seguenti:

• Larghezza ala inferiore. Il valore di default è 0.1 m
• Spessore ala inferiore. Il valore di default è 0.01 m
• Larghezza ala superiore. Il valore di default è 0.075 m
• Spessore ala superiore. Il valore di default è 0.015 m
• Altezza anima. Il valore di default è 0.3 m
• Spessore anima. Il valore di default è 0.02 m
• Eccentricità ala inferiore. Il valore di default è 0.03 m
• Eccentricità ala superiore. Il valore di default è 0.05 m

Nota: Con questo tipo di sezione si può ricavare una sezione a C, definendo nulle le eccentricità delle ali (superiore ed inferiore). Una sezione a L può invece essere ottenuta assegnando valori identici alla larghezza dell'ala superiore e allo spessore dell'anima (e allo stesso tempo definendo nulle le eccentricità delle ali (superiore ed inferiore)).
