Sezione a I con piatto superiore, inferiore e piatti verticali – itbwp

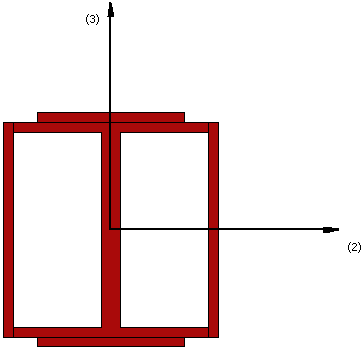

Questa sezione è frequentemente impiegata per modellare profili a I con piatto superiore ed inferiore e piatti verticali.

Materiali e Dimensioni

È necessario definire due materiali:

1. Acciaio (sezione a I)
2. Acciaio (Piatti)

Le dimensioni richieste sono le seguenti:

• Larghezza Ala. Il valore di default è 0.2 m
• Spessore Ala. Il valore di default è 0.01 m
• Altezza Anima. Il valore di default è 0.2 m
• Spessore Anima. Il valore di default è 0.02 m
• Larghezza Piatto Superiore-Inferiore. Il valore di default è 0.15 m
• Spessore Piatto Superiore-Inferiore. Il valore di default è 0.01 m
• Larghezza Piatto Verticale. Il valore di default è 0.22 m
• Spessore Piatto Verticale. Il valore di default è 0.01 m
