Modelador de Edificio

Una herramienta especial de modelaje ha sido desarrollada e introducida en el programa para poder facilitar la creación de modelos de edificios. Actualmente, solo edificios de concreto reforzado pueden ser creados; en versiones subsecuentes del programa los modelos de acero y elementos compuestos serán respaldados.

El Modelador de Edificio se accede desde el menú principal (Archivo > Modelador de Edificio…) o a través del botón correspondiente en la barra de herramientas .

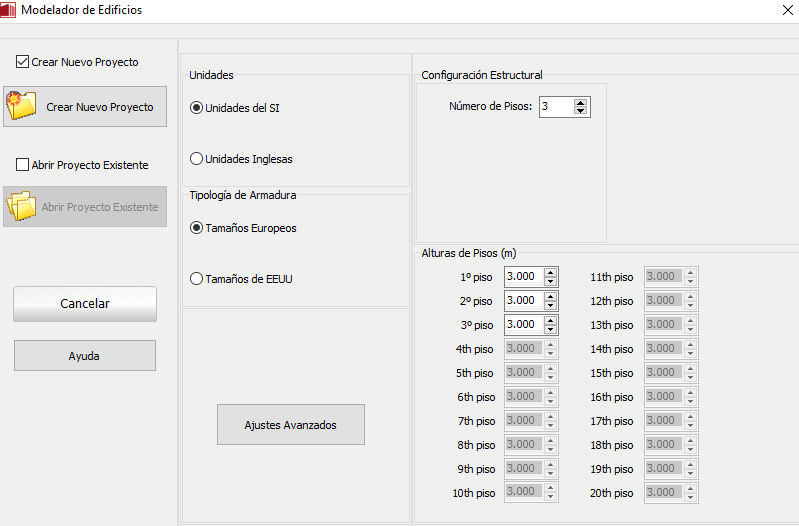

Ajustes básicos y configuración estructural

Para crear un modelo de edificio utilizando el Modelador de Edificios, se define el número de pisos y sus alturas. Un número de 1 a 100 pisos, cada uno con altura diferente y la posibilidad de aplicar una altura común a un rango de pisos, también son parte de las selecciones. También se podrán definir hasta tres plantas subterráneas (sótanos) y sus alturas.

Los Ajustes Avanzados del proyecto pueden definirse desde la pantalla de inicialización del Modelador o durante su creación.

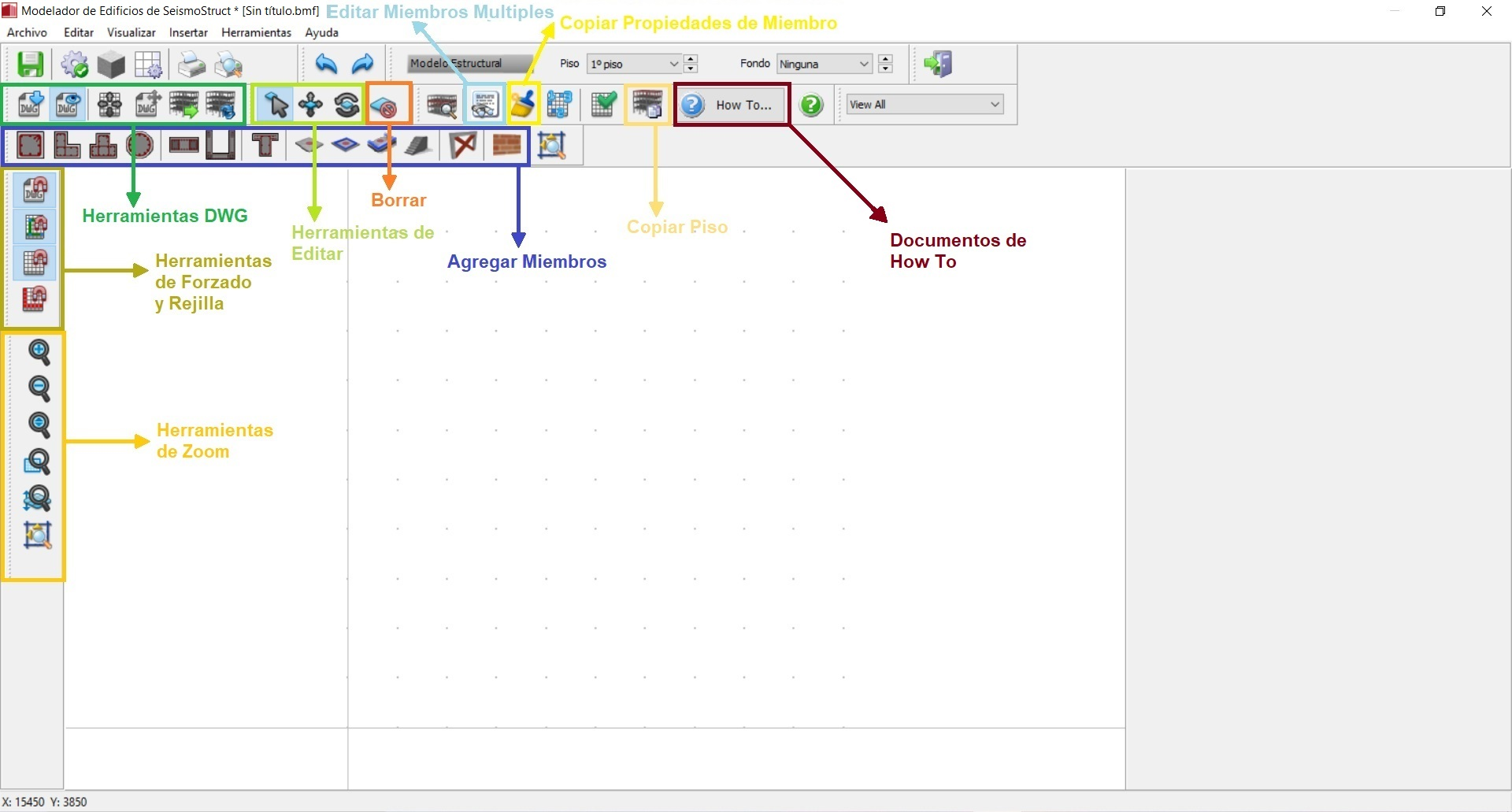

La posibilidad de insertar un dibujo de CAD se ofrece desde el menú principal (Archivo > Importar DWG…) o a través del botón de la barra herramientas correspondiente .  Una vez el dibujo se ha insertado se le solicita al usuario asignar las unidades del dibujo y si mover o no el archivo DWG/DXF a la coordenada 0.0 (p. ej. el origen del sistema de coordenadas). Seleccionando esta casilla la esquina inferior izquierda del dibujo se moverá a las coordenadas (0.0), independientemente de sus coordinadas originales en el archivo CAD. Nótese que el origen de los ejes puede moverse a un punto diferente que sea más apropiado con el botón de la barra de herramientas Mover Centro de Ejes , también accesible desde el Menú (Vista > Mover Centro de Ejes). Además, desde el Menú (Ver Z Mostrar/Esconder DWG) o a través del botón de la barra de herramientas  la opción de tener visible o no el dibujo CAD puede definirse. Un número de botones útiles se ofrece para faciliar el insertar y editar los miembros de la estructura, así como ejecutar una variedad de otras funciones. El modelo creado puede ser salvado como un Projecto del Modelador de Edificios que se puede abrir y cambiar de nuevo en el futuro o usarse automáticamente para crear un nuevo proyecto de SeismoStruct.

Notas

  1. Diferentes tipos de elementos pueden ser empleados para el modelaje de las columnas/vigas y muros. Para detalles sobre su definición los usuarios pueden referirse a las Propiedades Avanzadas del Modelador de Edifcios.
  2. La herramienta de Modelador de Edificio automáticamente genera revisiones de Criterios Basados en Desempeño. Para detalles sobre su definición los usuarios pueden referirse aquí.
  3. La herramienta de Modelador de Edificio automáticamente genera Revisiones Basadas en Código. Para detalles sobre su definición los usuario pueden referirse aquí.
