Inserire Travi di Collegamento

Una Trave di Collegamento può essere inserita dal menu principale (Inserisci >...) o tramite il corrispondente pulsante della barra degli strumenti .

Una volta selezionata la Trave di Collegamento, la relativa Finestra delle Proprietà viene visualizzata sul lato destro dello schermo.

Nella finestra delle proprietà della Trave di Collegamento, gli utenti possono adattare le dimensioni della sezione nella finestra Visualizza/Modifica geometria o selezionando una sezione dalle sezioni standard predefinite.

Travi di Collegamento Inclinate possono essere modellate efficientemente.

Le proprietà dei Set di Materiali possono essere definite dalla finestra principale (Strumenti > Definisci set di materiali), tramite il pulsante  della barra degli strumenti corrispondente o tramite il pulsante Definisci Set di Materiali all'interno della Finestra delle Proprietà dell'elemento.

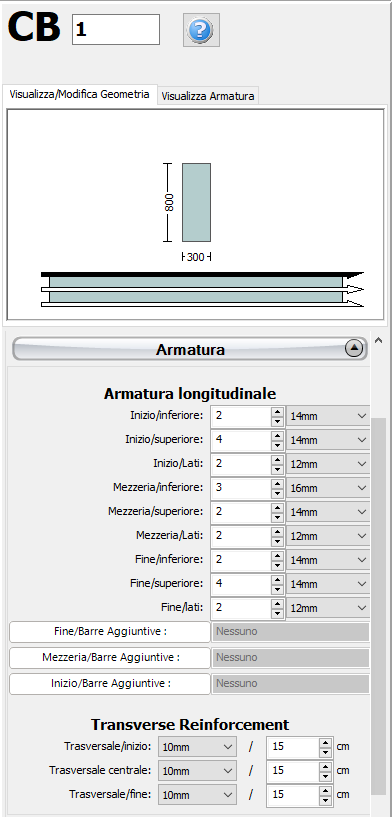

L'armatura longitudinale e trasversale può essere assegnata attraverso i relativi schemi di armatura. Diversi modelli di armatura possono essere definiti in mezzeria e alle estremità della Trave di Collegamento.

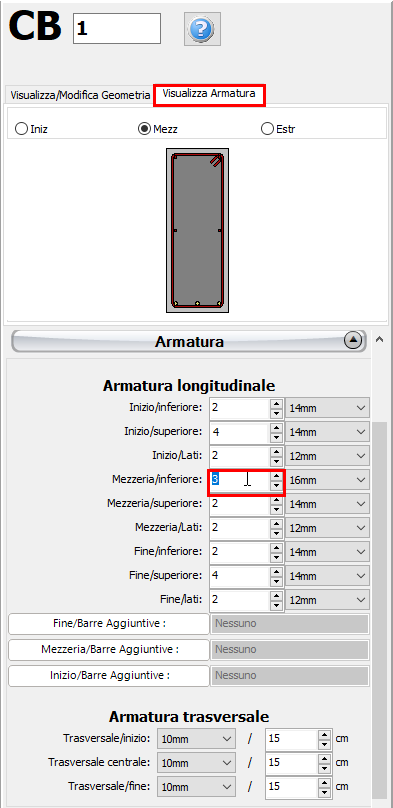

Quando si modificano gli schemi di armatura, il programma passa automaticamente alla visualizzazione Visualizza Armatura, dove viene mostrata l'armatura (longitudinale e trasversale) delle sezioni iniziale, centrale e finale e gli utenti possono verificarne la corretta assegnazione.

Le impostazioni di normativa dell'elemento strutturale possono anche essere definite tramite la finestra di dialogo Proprietà Avanzate dell'Elemento che si apre dal pulsante corrispondente.

I parametri di modellazione dell'elemento strutturale possono anche essere definiti attraverso la finestra di dialogo Parametri di Modellazione che si apre dal pulsante corrispondente.

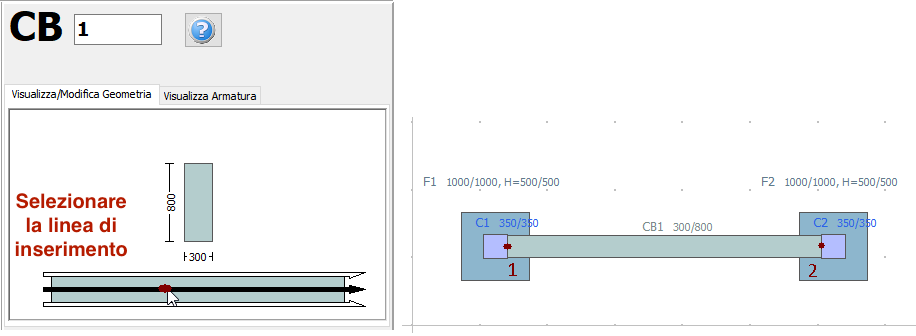

Dopo aver definito tutte le proprietà della sezione, il nuovo elemento può essere inserito graficamente con due click del mouse sulla pianta dell'edificio che delinea l'inizio e la fine della Trave di Collegamento. La linea di inserimento può trovarsi al centro o su uno dei due lati della trave di collegamento; ciò può essere determinato facendo clic su una qualsiasi delle tre linee nella finestra Visualizza/Modifica geometria (la linea nera è l'opzione selezionata).

Quando una Trave di Collegamento interseca una colonna o un muro esistente, viene automaticamente suddivisa in due elementi. Di conseguenza, è possibile definire più Travi di Collegamento in fila con soli due clic.
