Modellatore Edifici

Per facilitare la creazione dei modelli degli edifici, nel programma è stato sviluppato e introdotto uno speciale strumento di modellazione basato sul CAD. Attualmente possono essere creati solo edifici in cemento armato; nelle successive versioni del programma saranno anche supportati modelli in acciaio e compositi.

Il Modellatore Edifici è il primo passo della procedura di valutazione ed è accessibile dalla finestra principale del programma premendo il pulsante  presente sulla sinistra dello schermo.

Impostazioni di Modellazione

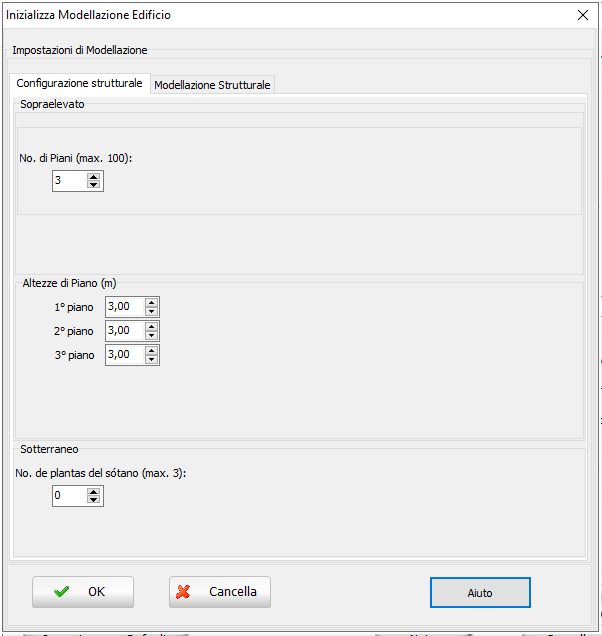

Nella finestra di dialogo Inizializza Modellazione Edificio gli utenti possono definire la geometria del nuovo edificio e le principali impostazioni del modello.

• Configurazione Strutturale: Devono essere impostati il numero di piani e le rispettive altezze; a tal proposito può essere selezionato un numero compreso tra 1 e 100 piani, con altezze differenti ad ogni quota e la possibilità di applicare un’altezza comune ad un gruppo di piani. Possono essere definiti fino a tre piani interrati e la loro altezza. La selezione di default per questa scheda è 3 per il numero di piani, con un’altezza di 3.00 m per ogni piano senza piani interrati.
• Modellazione Strutturale: E' disponibile l’opzione Non si accettano travi con luce libera inferiore ad una lunghezza specifica, per evitare la creazione, per errore, di travi molto corte (ad esempio estendendo leggermente un’estremità della trave oltre il filo di un pilastro). Il valore di default per questa opzione è pari a 0.1 m. Gli utenti possono anche decidere se includere o meno la larghezza effettiva del solaio nella modellazione delle travi.
• Infine, la definizione del nodo di controllo è effettuata all'interno di questo modulo. Gli utenti possono selezionare direttamente il piano del nodo di controllo, o in alternativa scegliere la definizione automatica, nel quale il nodo di controllo è definito al centro di massa dell'ultimo piano o quello immediatamente inferiore a quest'ultimo (nel caso sia abbia un piano superiore con massa minore del 10% del piano inferiore), in base alla scelta effettuata nelle Impostazioni Avanzate > Proprietà Avanzate dell'Edificio.
