Grupos de nodos/elementos

Una herramienta sumamente útil de SeismoStruct consiste en la posibilidad de crear grupos de nodos o elementos. Típicamente, estos nodos/elementos comparten características en común (por ej., pertenecen al último piso de un edificio, definen el tablero de un puente, etc.) y agruparlos sirve el propósito de facilitar su individualización y selección en muchas operaciones de Pre- y Post-procesado. La ventana Grupos es accesible mediante el menú principal (Herramientas > Organizar Grupos…) o mediante el botón correspondiente  en la barra de herramientas.

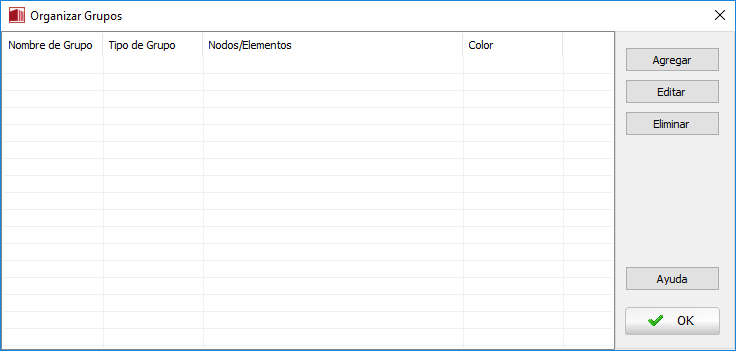

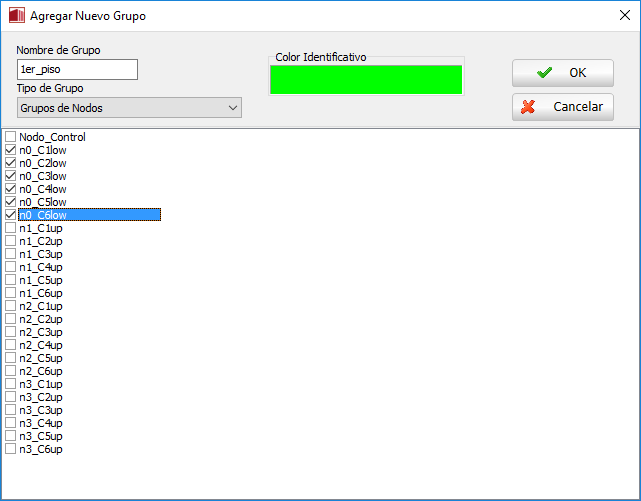

Es posible agregar, editar y eliminar grupos de nodos y elementos utilizando la herramienta Organizar Grupos, en la que se muestra un listado de todos los nodos y elementos utilizados en el modelo estructural actual.

Por otra parte, es posible también seleccionar los nodos o elementos dentro de los módulos Nodos y Conectividad de Elementos, respectivamente, y utilizar el menú desplegable para agregarlos a un nuevo grupo. Esta es, posiblemente, la forma más eficiente de crear un nuevo grupo, ya que permite aprovechar las ventajas de las distintas opciones de ordenamiento para agilizar significativamente la selección de los nodos/elementos de interés.

Nota: La funcionalidad "Grupos" es particularmente útil para la selección de nodos y elementos a post-procesar, lo cual permite reducir fácilmente el tamaño de los archivos de output y acelerar la mayoría de las operaciones de post-procesado.
