Curva multi-lineal - multi_lin

Se trata de un bucle histerético poligonal, como está descrito en el trabajo de Sivaselvan and Reinhorn [1999]. Este modelo puede simular el deterioro de la resistencia, la rigidez y la adherencia entre la armadura y el concreto. Para caracterizar por completo esta curva de respuesta es necesario definir dieciséis parámetros, que pueden subdividirse en dos grupos: parámetros comunes relacionados con la curva principal (los mismos que definen la curva smooth), y los parámetros específicos de las leyes histeréticas.

Parámetros Comunes de la Envolvente

Rigidez inicial a flexión (o corte) (EI)
El valor por defecto es 45400

Momento (o fuerza de corte) de fisuración (positivo) (PCP)
El valor por defecto es 10

Momento (o fuerza de corte) de fluencia (positivo) (PYP)
El valor por defecto es 22

Curvatura (o deformación) de fluencia (positiva) (UYP)
El valor por defecto es 0.002

Curvatura (o deformación) última (positiva) (UUP)
Luego de este valor, la respuesta es cero. El valor por defecto es 0.006

Rigidez post-fluencia a flexión (o corte) (positiva) como un proporción de la rigidez elástica EIP
El valor por defecto es 0.0088

Momento (o fuerza de corte) de fisuración (negativo) (PCN)
El valor por defecto es -10

Momento (o fuerza de corte) de fluencia (negativo) (PYN)
El valor por defecto es -22

Curvatura (o deformación) de fluencia (negativa) (UYN)
El valor por defecto es -0.002

Curvatura (o deformación) última (negativa) (UUN)
Luego de este valor, la respuesta es cero. El valor por defecto es -0.006

Rigidez post-fluencia a flexión (o corte) (negativa) como un proporción de la rigidez elástica EIN
El valor por defecto es 0.0088

Parámetros específicos

Parámetro de degradación de la rigidez (HC)
El valor por defecto es 200

Parámetro de degradación de la resistencia basado en la ductilidad (HBD)
El valor por defecto es 0.001

Parámetro de degradación de la resistencia basado en la energía histerética (HBE)
El valor por defecto es 0.001

Parámetro de deslizamiento (HS)
El valor por defecto es 1

Parámetro del modelo
0 para modelo tri-lineal, 1 para modelo bi-lineal, 2 para modelo orientado por el vértice (Vertex-oriented model)

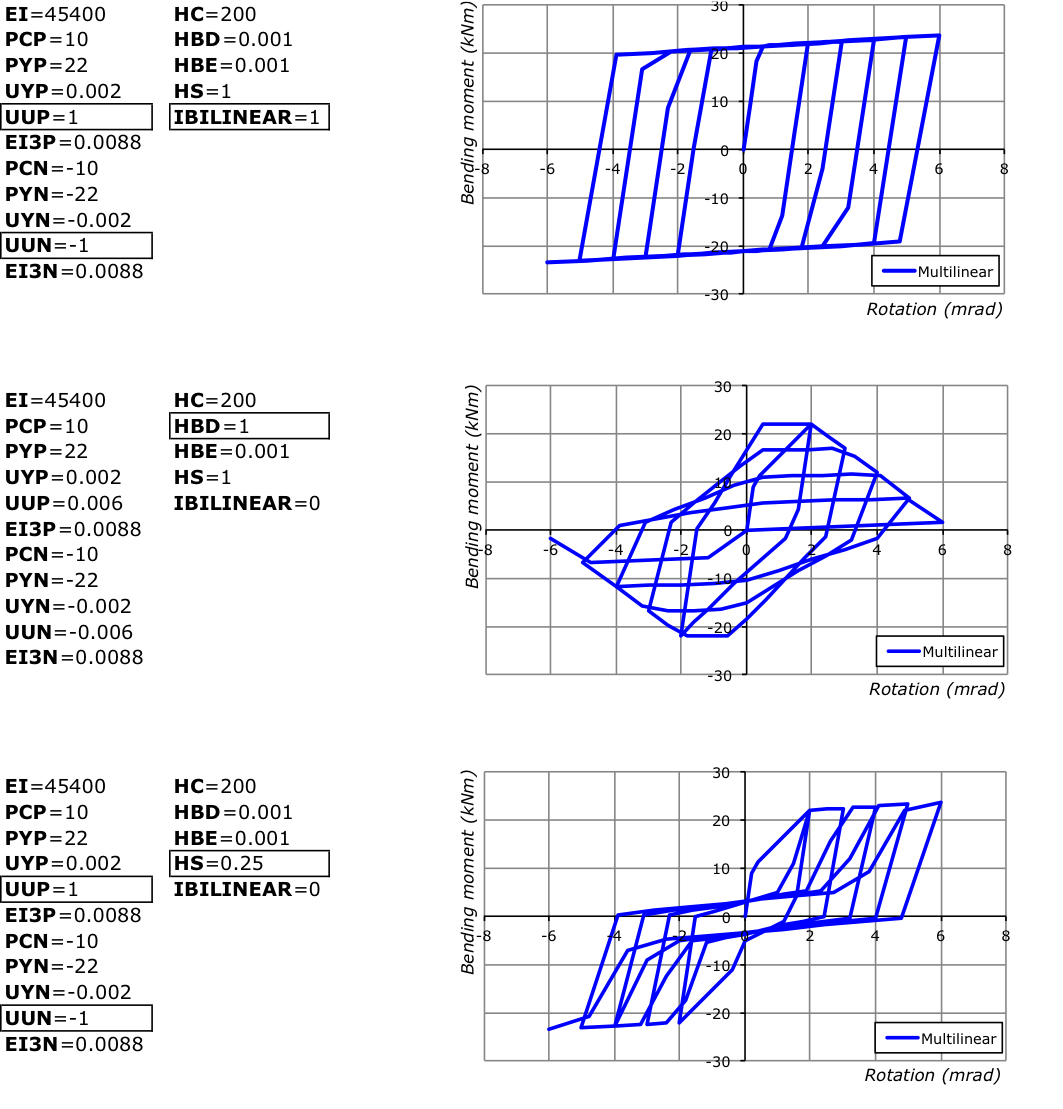

A continuación se muestran ejemplos de aplicación, con el fin de ilustrar las potencialidades de este tipo de curva de respuesta (notar que los parámetros con recuadros han sido cambiados con respecto a sus valores por defecto):
