Ασύμμετρη διγραμμική καμπύλη Takeda - Takeda _asm

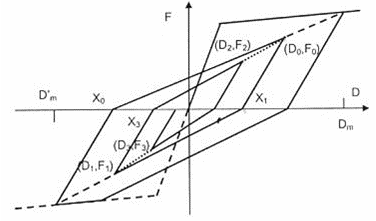

Αυτό είναι ένα μοντέλο πανομοιότυπο με τον τροποποιημένο βρόγχο υστέρησης Takeda που περιγράφεται εδώ, όπου διαφορετικές τιμές διαρροής μπορούν να προσδιοριστούν για τον εφελκυσμό Fy(+) και τη θλίψη Fy(-), ώστε να μπορεί να προσομοιωθεί ασύμμετρη συμπεριφορά. Έξι παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηριστεί πλήρως αυτή η καμπύλη απόκρισης:

Αντοχή διαρροής στη θετική διεύθυνση (Fy(+))
Η προεπιλεγμένη τιμή είναι 500

Αντοχή δυσκαμψίας στην αρνητική διεύθυνση (Fy(-))
Η προεπιλεγμένη τιμή είναι 400

Αρχική δυσκαμψία (Ky)
Η προεπιλεγμένη τιμή είναι 200000

Λόγος δυσκαμψίας μετά τη διαρροή προς την αρχική δυσκαμψία ()
Η προεπιλεγμένη τιμή είναι 0.1

Συντελεστής απομείωσης δυσκαμψίας εξωτερικού βρόγχου (0)
Η προεπιλεγμένη τιμή είναι 0.4

Συντελεστής απομείωσης δυσκαμψίας εσωτερικού βρόγχου (1)
Η προεπιλεγμένη τιμή είναι 0.9

Σημειώσεις

1. Η δυσκαμψία αποφόρτισης από την μετά τη διαρροή καμπύλη στον εξωτερικό βρόγχο υστέρησης ορίζεται από:

   Ky: Αρχική δυσκαμψία
   Dy: Μετακίνηση διαρροής
   Dm: Προηγούμενη μέγιστη μετακίνηση
   0: Συντελεστής απομείωσης δυσκαμψίας εξωτερικού βρόχου (Krout), δηλ. για αποφόρτιση της αρχικής καμπύλης
2. Η δυσκαμψία αποφόρτισης στον εσωτερικό βρόγχο υστέρησης ορίζεται από:

   1: Συντελεστής απομείωσης δυσκαμψίας εσωτερικού βρόχου (Krin = 1 * Krout), δηλ. για αποφόρτιση και επαναφόρτιση στους εσωτερικούς κύκλους
