Ομαλή καμπύλη - smooth

Αυτός είναι ο ομαλός βρόγχος υστέρησης, όπως περιγράφεται από τους Sivaselvan and Reinhorn [1999] και Sivaselvan and Reinhorn [2001]. Το μοντέλο είναι μια παραλλαγή του πρωτότυπου που προτάθηκε από τον Bouc [1967] και τροποποιήθηκε από πολλούς άλλους (Wen [1976], Baber and Noori [1985], Casciati [1989] και Reinhorn et al. [1995]). Έχει δημιουργηθεί με κανόνες για την απομείωση της αντοχής και της δυσκαμψίας, και στένωσης. Εικοσιδύο παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηρίσουν πλήρως αυτήν την καμπύλη απόκρισης. Υπάρχουν δύο ομάδες παραμέτρων: οι κοινές παράμετροι (οι ίδιες όπως την πολυγραμμική καμπύλη), σχετιζόμενη με την μονοτονική καμπύλη, και μετά ειδικές παράμετροι για τους κανόνες υστέρησης.

Κοινές Παράμετροι Περιβάλλουσας

Αρχική καμπτική ακαμψία (EI)
Η προεπιλεγμένη τιμή είναι 45400

Ροπή ρηγμάτωσης (θετική) (PCP)
Η προεπιλεγμένη τιμή είναι 10

Ροπή διαρροής (θετική) (PYP)
Η προεπιλεγμένη τιμή είναι 22

Καμπυλότητα διαρροής (θετική) (UYP)
Η προεπιλεγμένη τιμή είναι 0.002

Οριακή καμπυλότητα (θετική) (UUP)
Η προεπιλεγμένη τιμή είναι 0.006

Καμπτική δυσκαμψία μετά τη διαρροή (θετική) ως % της ελαστικής EI3P
Η προεπιλεγμένη τιμή είναι 0.0088

Ροπή ρηγμάτωσης (αρνητική) (PCN)
Η προεπιλεγμένη τιμή είναι -10

Ροπή διαρροής (αρνητική) (PYN)
Η προεπιλεγμένη τιμή είναι -22

Καμπυλότητα διαρροής (αρνητική) (UYN)
Η προεπιλεγμένη τιμή είναι -0.002

Οριακή καμπυλότητα (αρνητική) (UUN)
Η προεπιλεγμένη τιμή είναι -0.006

Καμπτική δυσκαμψία μετά τη διαρροή (αρνητική) ως % της ελαστικής EI3N
Η προεπιλεγμένη τιμή είναι 0.0088

Ειδικές Παράμετροι

Παράμετρος απομείωσης δυσκαμψίας (HC)
Η προεπιλεγμένη τιμή είναι 200

Παράμετρος απομείωσης αντοχής με βάση την πλαστιμότητα (HBD)
Η προεπιλεγμένη τιμή είναι 0.001

Υστερητική παράμετρος απομείωσης αντοχής με βάση την ενέργεια (HBE)
Η προεπιλεγμένη τιμή είναι 0.001

Παράμετρος ομαλοποίησης για τη μετάβαση από την ελαστικότητα στη διαρροή (NTRANS)
Η προεπιλεγμένη τιμή είναι 10

Παράμετρος σχήματος αποφόρτισης (ETA)
Η προεπιλεγμένη τιμή είναι 0.5

Παράμετρος μήκους ολίσθησης (HSR)
Η προεπιλεγμένη τιμή είναι 0

Παράμετρος οξύτητας ολίσθησης (HSS)
Η προεπιλεγμένη τιμή είναι 100

Παράμετρος για το μέσο επίπεδο ροπής ολίσθησης (HSM)
Η προεπιλεγμένη τιμή είναι 0

Εκθέτης για το ελατήριο κλεισίματος χάσματος (gap) (NGAP)
Η προεπιλεγμένη τιμή είναι 10

Παράμετρος καμπυλότητας κλεισίματος χάσματος (gap) (PHIGAP)
Η προεπιλεγμένη τιμή είναι 1000

Συντελεστής δυσκαμψίας κλεισίματος χάσματος (gap) (STIFFGAP)
Η προεπιλεγμένη τιμή είναι 1

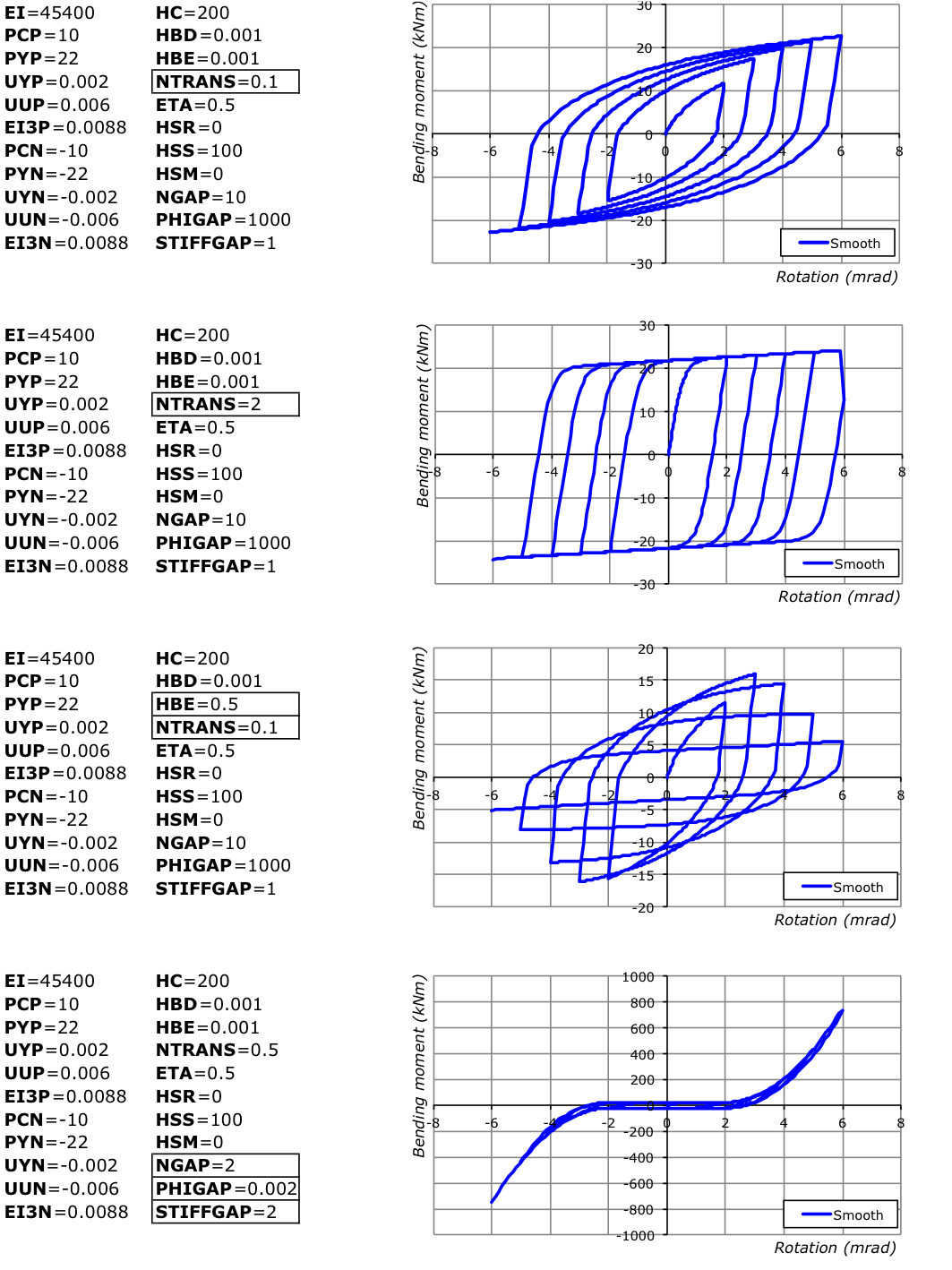

Παρακάτω παρουσιάζονται εφαρμογές, προκειμένου να απεικονιστούν οι ικανότητες προσομοίωσης αυτής της καμπύλης απόκρισης (σημειώνεται ότι οι παράμετροι σε πλαίσιο έχουν αλλάξει σε σχέση με τις προεπιλεγμένες τιμές):
