Πολυγραμμική καμπύλη - multi_lin

Αυτός είναι ένας πολυγωνικός βρόγχος υστέρησης, όπως περιγράφεται στο έργο των Sivaselvan and Reinhorn [1999]. Το μοντέλο μπορεί να προσομοιώσει την επιδείνωση της συμπεριφοράς της αντοχής, της δυσκαμψίας και της ολίσθησης. Δεκαέξι παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηριστεί πλήρως αυτή η καμπύλη απόκρισης. Αυτοί είναι δύο ομάδες παραμέτρων: κοινοί παράμετροι (οι ίδιοι όπως στην λεία καμπύλη), σχετιζόμενη με την μονοτονική καμπύλη «σκελετό», και μετά ειδικοί παράμετροι για τους κανόνες υστέρησης.

Κοινοί παράμετροι περιβάλλουσας

Αρχική καμπτική (ή διατμητική) ακαμψία (EI)
Η προεπιλεγμένη τιμή είναι 45400

Ροπή (ή διατμητική δύναμη) ρηγμάτωσης  (θετική) (PCP)
Η προεπιλεγμένη τιμή είναι 10

Ροπή (ή διατμητική δύναμη) διαρροής (θετική) (PYP)
Η προεπιλεγμένη τιμή είναι 22

Καμπυλότητα (ή παραμόρφωση) διαρροής (θετική) (UYP)
Η προεπιλεγμένη τιμή είναι 0.002

Οριακή καμπυλότητα (ή παραμόρφωση) (θετική) (UUP)
Μετά απο αυτήν την τιμή η απόκριση είναι μηδενική. Η προεπιλεγμένη τιμή είναι 0.006

Λόγος Καμπτικής (ή διατμητικής) δυσκαμψίας μετά τη διαρροή (θετική) προς την ελαστική EI
Η προεπιλεγμένη τιμή είναι 0.0088

Ροπή (ή διατμητική δύναμη) ρηγμάτωσης (αρνητική) (PCN)
Η προεπιλεγμένη τιμή είναι -10

Ροπή (ή διατμητική δύναμη) διαρροής (αρνητική) (PYN)
Η προεπιλεγμένη τιμή είναι -22

Καμπυλότητα (ή παραμόρφωση) διαρροής (αρνητική) (UYN)
Η προεπιλεγμένη τιμή είναι -0.002

Οριακή καμπυλότητα (ή παραμόρφωση) (αρνητική) (UUN)
Μετά απο αυτήν την τιμή η απόκριση είναι μηδενική. Η προεπιλεγμένη τιμή είναι -0.006

Λόγος Καμπτικής (ή διατμητικής) δυσκαμψίας μετά τη διαρροή (αρνητική) προς την ελαστική EI
Η προεπιλεγμένη τιμή είναι 0.0088

Ειδικές Ιδιότητες

Παράμετρος απομείωσης δυσκαμψίας (HC)
Η προεπιλεγμένη τιμή είναι 200

Παράμετρος απομείωσης αντοχής με βάση την πλαστιμότητα (HBD)
Η προεπιλεγμένη τιμή είναι 0.001

Υστερητική παράμετρος απομείωσης αντοχής με βάση την ενέργεια (HBE)
Η προεπιλεγμένη τιμή είναι 0.001

Παράμετρος ολίσθησης (HS)
Η προεπιλεγμένη τιμή είναι 1

Παράμετρος μοντέλου
Μηδέν για Τριγραμμικό μοντέλο, 1 για Διγραμμικό μοντέλο, 2 για Κατακόρυφα προσανατολισμένο μοντέλο

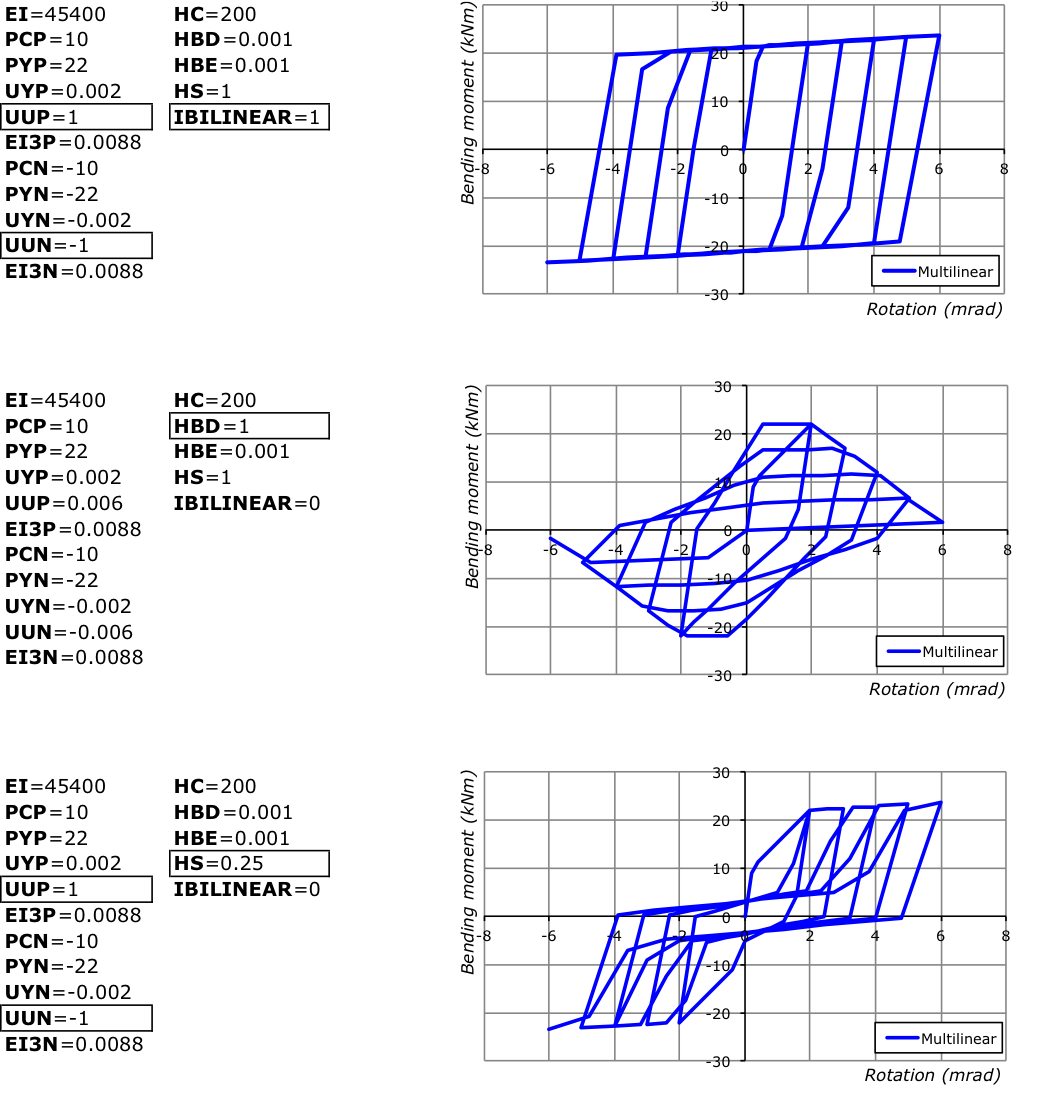

Παρακάτω παρουσιάζονται εφαρμογές, προκειμένου να απεικονιστούν οι ικανότητες προσομοίωσης αυτής της καμπύλης απόκρισης (σημειώνεται ότι οι παράμετροι σε πλαίσιο έχουν αλλάξει σε σχέση με τις προεπιλεγμένες τιμές):
