Διγραμμική ασύμμετρη καμπύλη - bl_asm

Αυτή είναι μια καμπύλη που χρησιμοποιείται συχνά για την προσομοίωση ιδεατής ασύμμετρης ελαστικής-πλαστικής συμπεριφοράς. Χρησιμοποιείται ένας κανόνας ισοτροπικής κράτυνσης. Έξι παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηριστεί πλήρως αυτή η καμπύλη απόκρισης:

Αρχική δυσκαμψία στην θετική περιοχή (K0+)
Η προεπιλεγμένη τιμή είναι 20000

Δύναμη διαρροής στην θετική περιοχή (Fy+)
Η προεπιλεγμένη τιμή είναι 1000

Λόγος κράτυνσης μετά την διαρροή στην θετική περιοχή (r+)
Η προεπιλεγμένη τιμή είναι 0.005

Αρχική δυσκαμψία στην αρνητική περιοχή (K0-)
Η προεπιλεγμένη τιμή είναι 10000

Δύναμη διαρροής στην αρνητική περιοχή (Fy-)
Η προεπιλεγμένη τιμή είναι -1500

Λόγος κράτυνσης μετά την διαρροή στην αρνητική περιοχή (r-)
Η προεπιλεγμένη τιμή είναι 0.01

Σημειώσεις

1. Οι τιμές δυσκαμψίας K0(+) and K0(-) πρέπει να είναι θετικές.

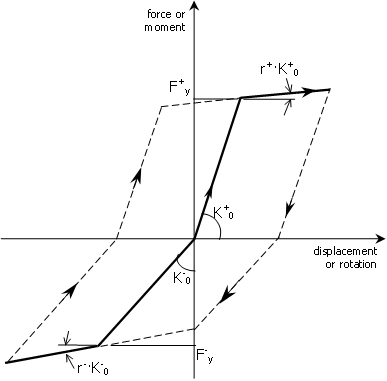

2. Η παραπάνω εικόνα αντανακλά εκείνες τις (σχετικά κοινές) περιπτώσεις που η μετά τη διαρροή δυσκαμψία δεν είναι πολύ υψηλή και η μέγιστη συνολική δύναμη, γι’αυτό το λόγο δεν φτάνει μια τιμή διπλάσια από την αντίστοιχη της διαρροής, αυτή η καμπύλη απόκρισης θα συμπεριφέρεται με τον ίδιο τρόπο όπως μια καμπύλη κινηματικής κράτυνσης όπως η bl_kin. Αυτό όμως δεν θα συμβαίνει σε όλες τις περιπτώσεις, και ως εκ τούτου θα πρέπει να αναμένεται ένας τύπος απόκρισης ισοτροπικής σκλήρυνσης (όπως αυτόν που φαίνεται καθαρά εδώ).
