Διγραμμική συμμετρική καμπύλη - bl_sym

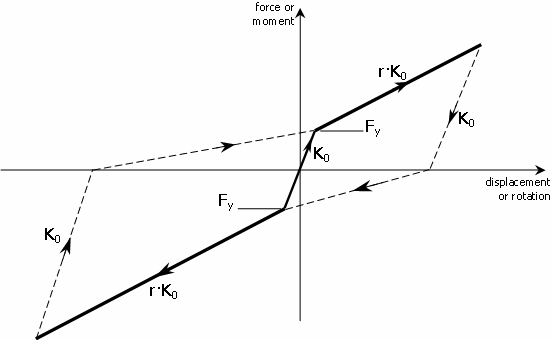

Αυτή είναι μια καμπύλη που χρησιμοποιείται συχνά για την προσομοίωση ιδεατής συμμετρικής ελαστικής-πλαστικής συμπεριφοράς. Χρησιμοποιείται ένας κανόνας ισοτροπικής κράτυνσης και τρεις παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηριστεί πλήρως αυτή η καμπύλη απόκρισης:

Αρχική Δυσκαμψία (K0)
Η προεπιλεγμένη τιμή είναι 20000

Δύναμη Διαρροής (Fy)
Η προεπιλεγμένη τιμή είναι 1000

Λόγος κράτυνσης μετά τη διαρροή (r)
Η προεπιλεγμένη τιμή είναι 0.005

Σημείωση: Προφανώς, σε εκείνες (σχετικά συχνές) περιπτώσεις που η μετά τη διαρροή δυσκαμψία δεν είναι πολύ υψηλή και η μέγιστη συνολική δύναμη, γι’αυτό το λόγο δεν φτάνει μια τιμή διπλάσια από την αντίστοιχη της διαρροής, αυτή η καμπύλη απόκρισης θα συμπεριφέρεται με τον ίδιο τρόπο όπως η bl_kin.
