Απεικόνιση Παραμορφωμένης Μορφής

Με την Απεικόνιση Παραμορφωμένης Μορφής, οι χρήστες έχουν τη δυνατότητα να δουν το παραμορφωμένο σχήμα του μοντέλου σε κάθε βήμα της ανάλυσης (κάντε κλικ στο επιθυμητό βήμα εξόδου για να ενημερώσετε την προβολή του παραμορφωμένης μορφής), διευκολύνοντας έτσι την παρατήρηση των παραμορφώσεων και τελικά των μηχανισμών κατάρρευσης. Σε αυτήν την ενότητα είναι επίσης δυνατό να προβάλετε τα στοιχεία που φτάνουν σε μια συγκεκριμένη στάθμη επιτελεστικότητας. Αυτό μπορεί να γίνει επιλέγοντας τους Ελέγχους Βάσει Κανονισμού και τα Κριτήρια Επιτελεστικότητας στα αριστερά της οθόνης. Σημειώνεται ότι η απεικόνιση των στοιχείων που έχουν υπερβεί την ικανότητα τους μπορεί να γίνει μέσω χρωμάτων και/ή εικόνων με βλάβες που έχουν ρυθμιστεί στην Εισαγωγή Δεδομένων.

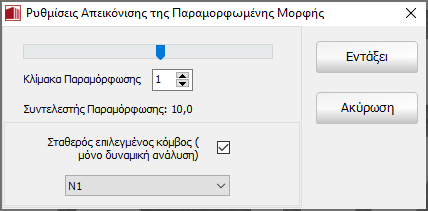

Η απεικόνιση του παραμορφωμένης μορφής μπορεί να τροποποιηθεί χρησιμοποιώντας τις Επιλογές 3D Απεικόνισης και μετά να αντιγραφούν σε οποιαδήποτε εφαρμογή των Windows μέσω της λειτουργίας Αντιγραφή 3D Απεικόνισης. Επιπλέον, και όποτε είναι δύσκολο να εκτιμηθεί το παραμορφωμένο σχήμα της κατασκευής σε πραγματικό χρόνο (επειδή οι μετακινήσεις είναι είτε πολύ μεγάλες είτε πολύ μικρές, οι χρήστες μπορούν να χρησιμοποιήσουν τον Συντελεστή Παραμορφωμένης Μορφής, διαθέσιμο από το δεξί κλικ-αναδυόμενο μενού ή μέσω του κυρίου μενού (Εργαλεία > Ρυθμίσεις Παραμορφωμένης Μορφής) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων , ώστε να προσαρμόσετε καλύτερα την απεικόνιση.

Διατίθεται η επιλογή αυτόματης ανανέωσης του 3D μοντέλου μετά την αλλαγή των συντελεστών. Οι χρήστες μπορούν να απενεργοποιήσουν αυτήν την επιλογή και να ανανεώσουν την χειροκίνητα επιλέγοντας την επιλογή Ανανέωσης 3D απεικόνισης στα δεξιά.

Τέλος, και στην περίπτωση δυναμικής ανάλυσης, είναι επίσης χρήσιμο να επιλέξετε την επιλογή Σταθερός επιλεγμένος κόμβος, ώστε να απεικονίζονται μόνο οι σχετικές μετακινήσεις της κατασκευής, οι οποίες είναι αυτές που ενδιαφέρουν τους μηχανικούς. Ο ‘σταθερός επιλεγμένος κόμβος’ πρέπει προφανώς να είναι ένας κόμβος στη βάση της κατασκευής προκειμένου να δουλεύει αυτή η επιλογή.

Σημείωση: Προκειμένου να είναι διαθέσιμες οι απεικονίσεις παραμορφωμένης μορφής, οι παράμετροι απόκρισης κόμβων πρέπει να έχουν εξαχθεί ως αποτελέσματα για όλους τους δομικούς κόμβους (δείτε ενότητα Αποτελέσματα Ανάλυσης), αλλιώς η Διαχείριση Αποτελεσμάτων δε θα έχει επαρκείς πληροφορίες για να υπολογίσει αυτόν τον τύπο απεικονίσεων.
