Sección T de concreto armado - rcts

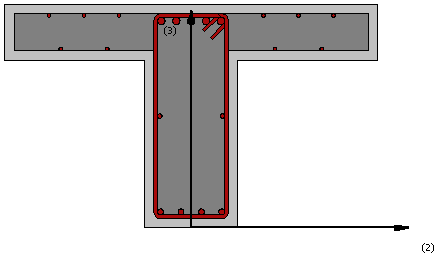

Esta sección es adoptada frecuentemente para el modelado de vigas de concreto armado con secciones en T, L o rectangulares (para modelar una sección en L se debe especificar excentricidad nula, mientras que para modelar una sección rectangular es también necesario definir valores iguales para los anchos de la losa y de la viga).

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: refuerzo longitudinal, refuerzo transversal, hormigón.

Las dimensiones requeridas son las siguientes:

  • Altura viga. El valor por defecto es 600 mm
  • Ancho viga. El valor por defecto es 250 mm
  • Ancho efectivo losa. El valor por defecto es 1000 mm
  • Espesor losa 1. El valor por defecto es 150 mm
  • Espesor losa 2. El valor por defecto es 150 mm
  • Excentricidad viga. El valor por defecto es 375 mm
  • Espesor de recubrimiento. El valor por defecto es de 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

  1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
  2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

  1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
  2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
