Sección de concreto reforzado en forma de T – rctcs

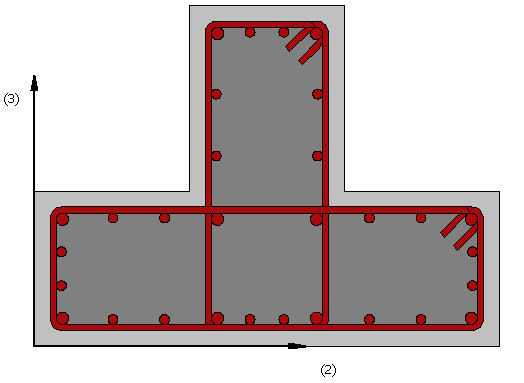

Esta sección se usa frecuentemente para modelar columnas de concreto reforzando en forma de T

.

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: refuerzo longitudinal, refuerzo transversal, hormingón.

La única dimensión requerida es la siguiente:

  • Ancho del Ala. El valor por defecto es 750 mm
  • Altura del Ala. El valor por defecto es 250 mm
  • Ancho del alma. El valor por defecto es 250 mm
  • Altura del alma. El valor por defecto es 300 mm
  • Eccentricidad del alma. El valor por defecto es 250 mm
  • Espesor de Recubrimiento. El valor por defecto es 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

  1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
  2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

  1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
  2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
