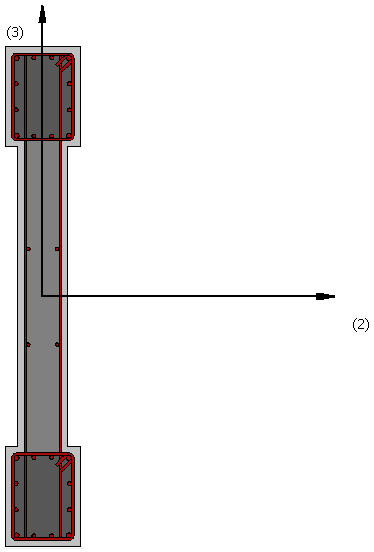

Sección rectangular de muro de concreto armado - rcrws

Esta sección puede ser adoptada para el modelado de muros de concreto armado de cualquier forma. Es necesario utilizar brazos/vínculos rígidos con dimensiones iguales a la mitad del ancho del muro para conectar el mismo a los miembros estructurales adyacentes, con el fin de que el movimiento de cuerpo rígido del muro y su influencia sobre los elementos estructurales a los que se encuentra conectado sean modelados adecuadamente. Se recomienda a los usuarios referirse al trabajo de Beyer et al. [2008] por mayores indicaciones sobre este tema, en especial si desean utilizar esta sección transversal para modelar muros en forma de L o U.

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: refuerzo longitudinal, refuerzo transversal, hormingón.

Las dimensiones requeridas son las siguientes:

  • Ancho muro. El valor por defecto es 2000 mm
  • Espesor extremos confinados. El valor por defecto es 300 mm
  • Ancho extremos confinados. El valor por defecto es 400 mm
  • Espesor núcleo de sección. El valor por defecto es 200 mm
  • Espesor de recubrimiento. El valor por defecto es de 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

  1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
  2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos. También se pueden agregar estribos romboidales en los anchos de la sección.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

  1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
  2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
