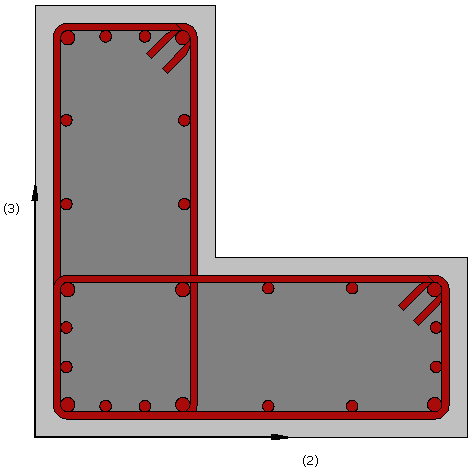

Sección de concreto reforzado en forma de  L – rclcs

Esta es una sección frecuentemente adoptada para el modelaje de columnas de concreto reforzado en forma de L.

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: refuerzo longitudinal, refuerzo transversal, hormingón.

Las dimensiones requeridas son las siguientes:

• Ancho del Lado 1. El valor por defecto es 600 mm
• Ancho del Lado 2. El valor por defecto es 600 mm
• Espesor del Lado 1. El valor por defecto es 250 mm
• Espesor del Lado 2. El valor por defecto es 250 mm
• Espesor de Recubrimiento. El valor por defecto es 25 mm

Armadura

Varillas longitudinales de refuerzo puede definirse de dos maneras distintas:

1. Editando el patrón de reforzamiento;
2. Ingresando el área respectiva y coordenadas de sección (estando las últimas definidas en el sistema local de coordenadas de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Importante: Debe notarse que la distancia d3 debe ser medida desde el borde inferior de la sección.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
